وصف

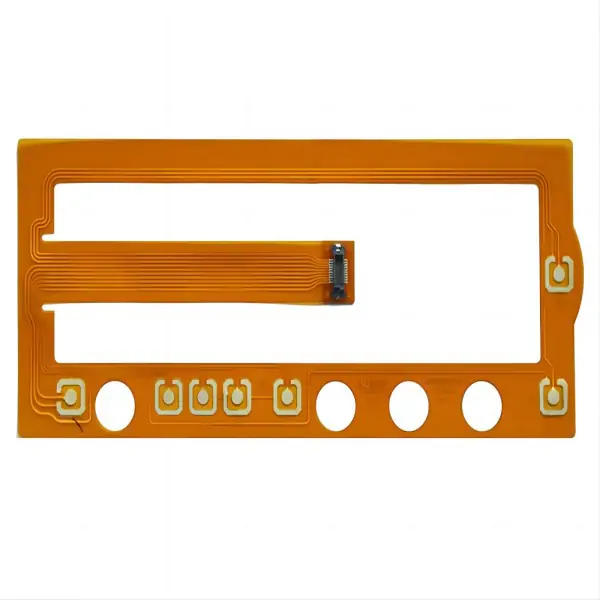

دائرة مطبوعة مرنة (الشركة العامة للفوسفات)
تتكون الدائرة المطبوعة المرنة من طبقات موصلة مصنوعة من رقائق النحاس وطبقات عازلة عازلة تكون عادةً مغلفة مع بوليميد / PET / قلم / بوليمر كريستالي سائل (LCP).
يتم استخدام اللوحة كركيزة لتجميع الأجهزة الإلكترونية ويمكن ثنيها لتطبيقات محددة.

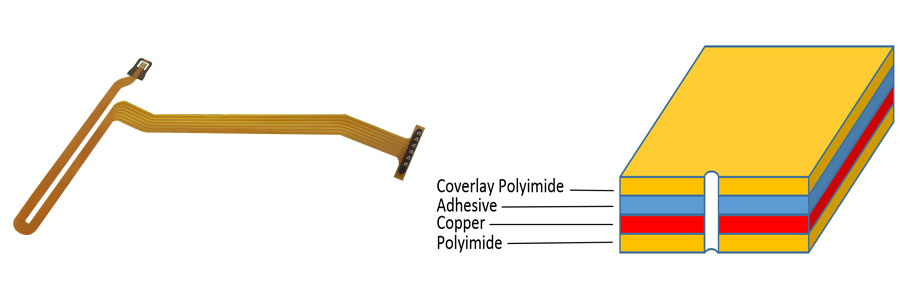

الشركة العامة للفوسفات (FPC) ذات جانب واحد
- يتكون من طبقة موصلة واحدة من المعدن أو البوليمر الموصل على طبقة عازلة مرنة.
- لا يمكن الوصول إلى ميزات إنهاء المكونات إلا من جانب واحد, مع ثقوب في الفيلم الأساسي لتجميع المكونات.
ضعف الجانب FPC
- يتكون من 2 طبقات موصلة ملفقة مع أو بدون مطلي من خلال الثقوب.
- عندما يتم بناؤها دون مطلي من خلال ثقب, لا يمكن الوصول إلى ميزات الاتصال إلا من جانب واحد.
- بسبب مطلي من خلال ثقب, يتم توفير نهايات للمكونات الإلكترونية على جانبي الدائرة, السماح بوضع المكونات على كلا الجانبين.
دائرة مرنة متعددة الطبقات
- يتكون من 3 أو أكثر من طبقات موصلة وتعرف أيضًا بالدائرة المرنة متعددة الطبقات.
- ترتبط الطبقات ببعضها البعض عن طريق ثقوب أو فتحات مطلية للوصول إلى ميزات مستوى الدائرة السفلية.
- التصفيح المتقطع شائع في الحالات التي تتطلب أقصى قدر من المرونة أو الانحناء.

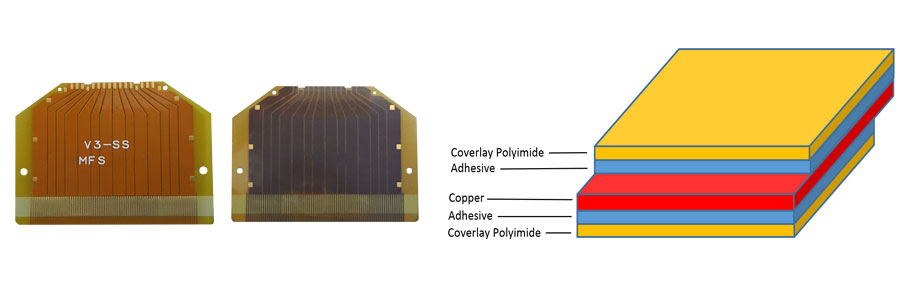

الدائرة المرنة المدعومة العارية
- الدائرة المرنة الخلفية العارية (الوصول المزدوج) يحتوي على طبقة موصل واحدة تسمح بالوصول إلى ميزات نمط الموصل مثل إنهاء الرصاص من كلا الجانبين.
- لا يتم تصنيع هذا بشكل شائع بسبب المعالجة الخاصة المطلوبة لتوفير الوصول إلى الميزات بشكل منفصل.

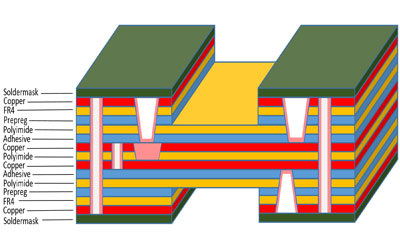

دائرة فليكس جامدة
- تتكون الإنشاءات الهجينة من ركائز مرنة وصلبة يتم تصفيحها معًا في هيكل واحد ثم يتم ربطها كهربائيًا باستخدام ثقب مطلي.
We build thousands of different products for our customers across a wide range of technologies and applications.
تغطي قدرتنا التكنولوجية أكثر من ذلك 90% لجميع تقنيات ثنائي الفينيل متعدد الكلور. ذكر ببساطة, يمكننا بناء أي ثنائي الفينيل متعدد الكلور بشكل جيد تقريبًا. يرجى الرجوع إلى المعلمات
Surface Finishes
جودة ممتازة
- مراقبة الجودة الواردة
نحن نستخدم المواد الخام من العلامات التجارية الشهيرة, لقد وضعت لوائح فحص المواد الواردة التي تتوافق مع المعايير الدولية ومعايير العملاء, تتبع وتعزيز أنشطة تحسين جودة الموردين باستمرار, وبناء والحفاظ على تعاون قوي مع الموردين.
- مراقبة جودة العملية
عملية إنتاج موحدة وتعليمات تشغيل مفصلة لكل عملية في خط الإنتاج لضمان التنفيذ الصحيح لمواصفات التشغيل ومعايير التشغيل.
- مراقبة جودة المنتج النهائي
نحن نتحقق بدقة ونتحكم في جودة الشحنة وفقًا للمعايير الدولية ومعايير العملاء, متابعة أداء جودة المنتج في الوقت المناسب بعد الشحن, واتخاذ إجراءات تحسين سريعة وفعالة على العميل
| غرض | مواصفة | تعليقات | |
| تعداد الطبقات | ثنائي الفينيل متعدد الكلور المرن | 1-10 طبقات | |
| ثنائي الفينيل متعدد الكلور جامد فليكس | 2-16 طبقات | ||
| اتش دي اي ثنائي الفينيل متعدد الكلور | 2+طبقات N+2 | ||
| سمك النحاس | 6عن بلدي | ||
| 4أوز ماكس | |||
| حجم الربح والخسارة(الحد الأقصى) | 610*914مم | ||
| قطر الثقب | الحفر بالليزر | 0.05مم دقيقة | |
| الحفر الميكانيكي | 0.15مم دقيقة | ||
| ثقب الأدوات الصلبة | 0.50مم | ||
| نسبة الارتفاع(الحد الأقصى) | من خلال ثقب | 10:1 | |
| ثقب أعمى | 2:1 | ||
| خط (الحد الأدنى) | 1/3أوقية النحاس | 1.2ميل | LDI |
| 0.5أوقية النحاس | 1.5ميل | ||
| 0.5أوقية النحاس | 2ميل | التعرض للفيلم | |
| 1أوقية النحاس | 3ميل | ||
| 2أوقية النحاس | 4ميل | ||
| البعد&التسامح | حجم الثقب | ± 0.05 ملم | الارتفاع ≦2.0 مم |
| خط | ±10% | العرض ≧0.25 مم | |
| تراكم التسامح | ± 0.05 ملم | ث<0.25مم | |
| خط للمخطط | ± 0.05 ملم | ف ≦ 25 مم | |
| الخطوط العريضة للتسامح | ± 0.05 ملم | ج ≦5.0 مم | |
| مقاومة المعاوقة | ±10% | ||
| اختبار الاتصال | Resistance(الحد الأدنى) | 0.5MΩ | أربعة أسطر |
| Resistance(الحد الأدنى) | 5أوه | عادي | |
| مقاومة العزل | 50مΩ | عادي | |
