محث متكامل AM 52 مسلسل
تشبع عالي, مقاومة منخفضة, خسارة منخفضة
قادرة على التعامل مع بيئات تطبيق التردد العالي(1MHz)
- وصف
- قدرة الموثوقية وتحليل الفشل
وصف
ميزات المنتج：
تشبع عالي, مقاومة منخفضة, خسارة منخفضة
قادرة على التعامل مع بيئات تطبيق التردد العالي(1MHz)
مواصفات المنتج:
- تحمل الحث ± 20 ٪
- درجة حرارة:26± 3 ℃;رطوبة:≤70 ٪ RH;تكرار:100KHZ ~ 1MHz,1.0الخامس
- LDC: تيار التيار (أ)سوف يسبب تقريبيًا من 40 ℃
- ISAT: تيار التيار (أ)سيؤدي ذلك إلى انخفاض L0 تقريبًا ≤30 ٪
- نطاق درجة حرارة التشغيل -55 ℃ إلى 125 ℃

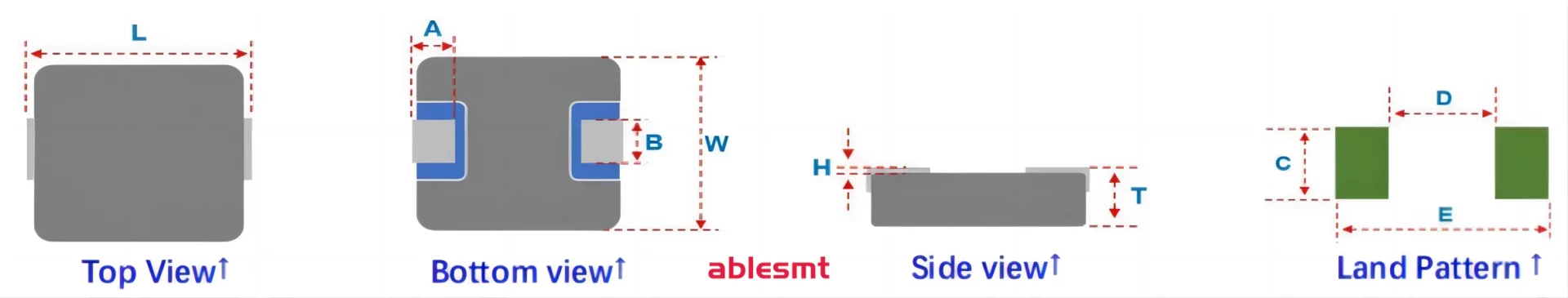

حجم المنتج
| p/n | ل | ث | ر | أ | ب | ح | ج | د | ه |
| AM52 *** MR ** s | 5.4± 0.35 | 5.2± 0.25 | 2.0الأعلى | 0.8± 0.3 | 2.5± 0.3 | 0~+0.15 | 2.5 | 2.2 | 5.99 |
| غرض | p/n | L0(μH) | RDC(MΩ) | LDC(أ) | LSAT(أ) | |||
| الحث (0أ) | عادي | الأعلى | عادي | الأعلى. | عادي | الأعلى | ||
| 1 | AM52-R10 | 0.1 | 2.7 | 3.2 | 20.3 | 18.3 | 51 | 44 |
| 2 | AM52-R12 | 0.12 | 2.3 | 2.7 | 23 | 21 | 34 | 30 |
| 3 | AM52-R15 | 0.15 | 3.1 | 3.7 | 19 | 17 | 41 | 35 |
| 4 | AM52-R33 | 0.33 | 5.8 | 7.0 | 12.5 | 11 | 28 | 25 |
| 5 | AM52-R47 | 0.47 | 8.3 | 9.2 | 12 | 10.5 | 25 | 21 |
| 6 | AM52-R68 | 0.68 | 11.2 | 12.4 | 10 | 9 | 17.5 | 15.5 |
| 7 | AM52-1R | 1 | 16 | 18.4 | 8 | 7.2 | 17 | 15 |
| 8 | AM52-1R5 | 1.5 | 21.5 | 25.0 | 6.8 | 6.1 | 11 | 8.6 |
| 9 | AM52-2R2 | 2.2 | 40 | 46.0 | 4.7 | 4.2 | 9.5 | 8 |
| 10 | AM52-6R8 | 6.8 | 128 | 148 | 2.6 | 2.3 | 5 | 4.2 |
إذا كنت بحاجة إلى سلسلة أخرى من المحاثات, الرجاء الاتصال بنا
| معدات | مواصفة | غاية |
| غرفة رطوبة درجة الحرارة | درجة حرارة:0~ 85 ℃ الرطوبة:10~ 98 ٪ RH | MSL、اختبار حياة مقاومة الرطوبة |
| غرفة رطوبة درجة الحرارة | درجة حرارة:0~ 60 ℃ الرطوبة:10~ 95 ٪ RH | |
| غمس اختبار /حمام لحام | أقصى درجة حرارة:300℃ | اختبار القابلية لحام |
| IR ريبو | عملية درجة الحرارة:260℃ | قابلية اللحام/MSL |
| اختبار عزل الجهد | تكييف:0~ 5000V、العاصمة:0~ 6000V | مقاومة العزل/إثبات الجهد |
| متر LCR | 0.1μH ~ 10h | اختبار المميزات الكهربائية |
| مقياس DCR | 0.1MΩ ~ 1KΩ | اختبار المميزات الكهربائية |
| آلة قطع | / | اختبار قطع |
| مدقق لحام | / | اختبار التوازن الترطيب |
| غرفة الشيخوخة البخارية | درجة حرارة:10-98℃ | اختبار القابلية لحام |
| غرفة ارتفاع درجة الحرارة | أقصى درجة حرارة:300℃ | تخزين درجة حرارة عالية |
| غرفة درجة الحرارة المنخفضة | درجة حرارة:-75~ 0 ℃ | تخزين درجة الحرارة المنخفضة |
| غرفة الصدمة الحرارية | درجة حرارة عالية.:0~ 200 ℃ درجة الحرارة المنخفضة:-75~ 0 ℃ | صدمة حرارية |
| غرفة الدورة الحرارية | درجة حرارة عالية.:0~ 200 ℃ درجة الحرارة المنخفضة:-75~ 0 ℃ | دورة حرارية |
| مزود الطاقة | الخامس:0.01~30V I:0.01~ 80a | تحميل الحياة |
| غرفة معاهدة التعاون بشأن البراءات | درجة حرارة:121℃、رطوبة:100%الضغط الجوي RH:0.2 MPA | معاهدة التعاون بشأن البراءات |
| هاست | درجة الحرارة 105 ℃ ~ 143 ℃ الرطوبة:75~ 100 ٪ RH | هاست |
| غرفة رذاذ الملح | 35℃ 5 ٪ كلوريد الصوديوم | رذاذ الملح |
| خاصة الغرفة | 0~ 60g | اختبار HASA |
| طاحونة &آلة التلميع | / | طَحن &اختبار البولندية |
| اختبار الانحناء | مسافة الانحناء:0-6مم. | الإجهاد الميكانيكي |
