Máquina de soldadura de olas GT 300
Efficient, de ahorro de energía, lead-free, environment-friendly, safe and brand-new design, simple operation, convenient maintenance
- Descripción
- Especificación
Descripción
Características de Máquina de soldadura de olas GT300 :
- Fully titanium solder pot & wave nozzles provide longer lifetime and excellent heat uniformity
- Diseño exclusivo para reducir menos escoria de soldadura
- Diseño patentado de impulsor & Canal para mejorar la estabilidad de las ondas de soldadura
- Sistema de inicio automático de precalentamiento de la olla de soldadura
- Sensor de nivel de flujo y sistema de alarma
- Flujo agregando sistema automático (opción)
- 3 Las zonas de precalentamiento de aire caliente inferior proporcionan una temperatura de precalentamiento más estable
- Conveniencia para el mantenimiento, Motor de ventajero y soplador de aire fácil de cambiar

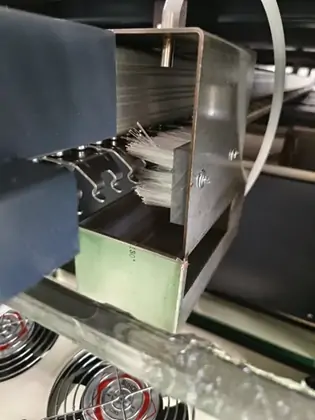

- Sistema de limpieza con los dedos (cepillar & alcohol)

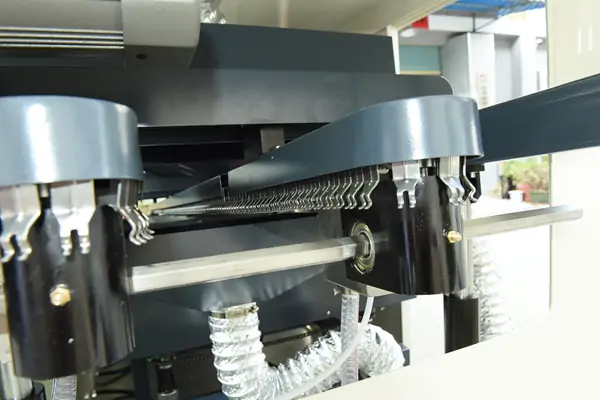

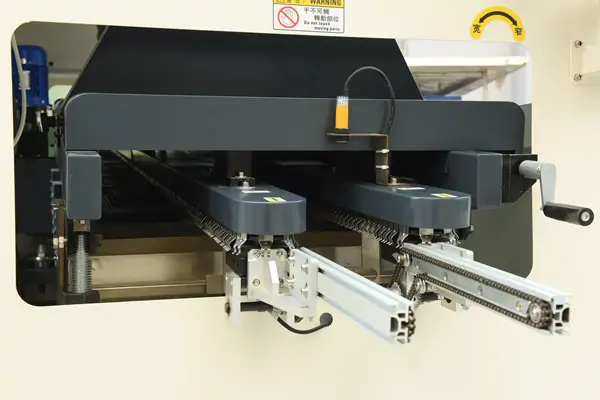

- Sistema de transporte de dedos de servicio pesado(opción)
- Windows 7/10 OS surtido con el diseño de Intellectronics, la mayor comodidad de operar

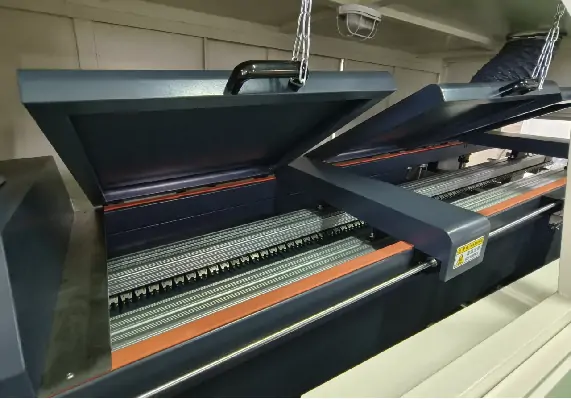

Modularizar el sistema de precalentamiento

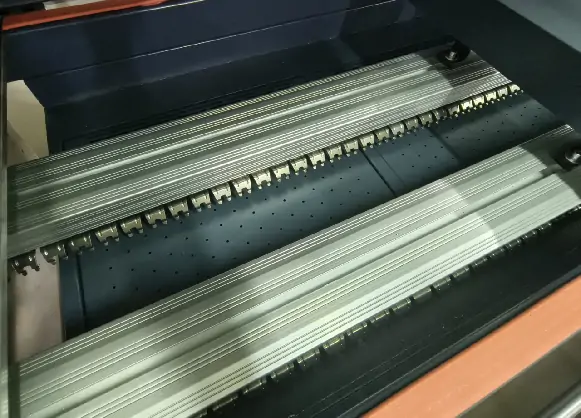

Hot air circulation preheating module provides a stable preheating temperature
Modularizar olla de soldadura
- Bote de soldadura estándar, modelos diferentes adecuados y tamaño de PCB
- Soldadora de soldadura manual en/out & hacia arriba/hacia abajo
Totalmente boot de soldadura de titanio y boquillas de olas
- No es fácil deformarse al calentar
- Bien, contacto con el calentador para un calentamiento más uniforme
- Vida útil 10 años
El residuo de soldadura es limitado < 0.4kg por hora. Costo ahorrado por una mejor utilización.
La cubierta reductora de oxidación controla efectivamente la velocidad de flujo de onda, Baje la altura de caída y elimine el óxido
El residuo de soldadura debe eliminarse todos los días
La estructura del canal y el impulsor influyen directamente en la estabilidad de la onda de soldadura La variación del nivel de onda se puede controlar dentro de 0.5 mm para garantizar una buena soldadura.
El diseño del impulsor puede convertir la energía en bote de soldadura constantemente para formar una ola de soldadura más estable
El diseño del canal optimiza la interferencia entre la onda de soldadura (más estable) Rectificador hace que el pico de la ola sea más plano.
Sistema de enfriamiento de ventiladores de enfriamiento
Enfriamiento de aire desde arriba y abajo:
Sistema de enfriamiento de aire forzado, puede cumplir con el arte laboral libre de plomo de la pendiente de enfriamiento requisitos
El sistema de control inteligente PC+PLC puede ser estable y confiable, repetir mayor precisión
Bote de soldadura (Control de nitrógeno) (Opción): Dispositivo de carga de nitrógeno parcial para maceta de soldadura
- Tubería porosa de acero inoxidable aerosoles nitrógeno de manera uniforme y estable
- El nitrógeno se bloqueará debajo de la PCB y desde una baja capa de oxígeno entre la PCB y la superficie de la olla de soldadura para lograr una alta calidad de soldadura y baja oxidación.
- Dado que no es área cerrada, El analizador de oxígeno no se puede instalar
Comentarios de campo para la soldadura de olas con N2
Se reducen el cortocircuito y la soldadura incompleta.
La superficie de PCB está limpia y suave, sin oxidación, y pocos residuos sólidos.
El lugar de soldadura es brillante, limpio, sin oxidación y pocos residuos de flujo.
Los residuos de flujo se reducen en gran medida, en comparación con la soldadura bajo aire y la PCB tiene poca adhesión.
Además, La resistencia al punto de soldadura se mejorará en principio, Reducir el regreso a la reparación de fábrica y la máquina que usa la vida se prolongará.
Reducción de la cantidad de escoria de soldadura por nitrógeno:
| Cantidad de soldadura (sin Nitrógeno) | Cantidad de soldadura (con Nitrógeno) | Soldadura de escoria reducida % |
| 0.45kg/h | 0.028kg/h | 93.10% |
Paquete y envío
| GT-300 Lead Free Wave Soldering Machine – Especificación | ||||
| Modelo | GT-300T | GT-300C | GT-300C3 | GT-300T3 |
| Dimensión | L2900*W1250*H1600 | L2900*W1250*H1600 | L3500*W1250*H1700 | L3500*W1250*H1700 |
| Peso neto | Aprox.. 800Kg | Aprox.. 800Kg | Aprox.. 1000Kg | Aprox.. 1000Kg |
| Poder general | 18KW | 18KW | 21.5KW | 21.5KW |
| Consumo de energía | 5KW | 5KW | 6KW | 6KW |
| Fuente de alimentación | 3Ph 380V | |||
| Tipo de control | Touchscreen | ordenador personal | Touchscreen | ordenador personal |
| Boquilla de flujo | St-6 | |||
| Flux Level Sensor | Estándar | |||
| Auto Flujo agregado | Opción | |||
| Exhaust | Top and Side Exhaust | |||
| Longitud de precalentamiento | 1000milímetros | 1500milímetros | ||
| Zona de precalentamiento | Bottom 2 Preheaing Zones/ Hot Air | Bottom 3 Preheaing Zones/ Hot Air | ||
| Zona de precalentamiento superior | Opción | |||
| Soporte central | Opción | |||
| Temperatura de precalentamiento | Room Temperature -250℃ (option to 300℃) | |||
| Ancho de PCB (milímetros) | 50-300milímetros (option to 400mm) | |||
| Dirección transportadora | L-R (Opción R-L) | |||
| Velocidad del transportador(mm/min) | 500-1800 | |||
| Altura del transportador (milímetros) | 750+/-20 | |||
| Top Clearance (milímetros) | Arriba 100 / Bottom 15 | |||
| Dedos transportadores | V/LType Titanium Double Hook (Estándar) | |||
| Dedo de servicio pesado (Opción) | ||||
| Ángulo transportador | 3-7 | |||
| Sistema de limpieza con los dedos | Cepillar & Alcohol | |||
| Soporte central | Opción | |||
| Bote de soldadura | Totanio completamente | |||
| Wave Nozzle | 2 | |||
| Ajuste de altura de onda | Control de inversor /digital por PC | |||
| Método de enfriamiento | Refrigeración por aire(Ventiladores de enfriamiento) | |||
| Temperatura de la olla de soldadura | 300℃ | |||
| Capacidad de soldado | 250kilos | 300KG | ||
| Tiempo de calentamiento de la olla de soldadura | Aprox.. 90mínimo (250℃) | |||
| Pot de soldadura In/Out Automatic | Opción | |||
| Pot de soldadura arriba/abajo automática | ||||
| Pot de soldadura n2 (incluyendo analizador de oxígeno ) | Opción | |||
