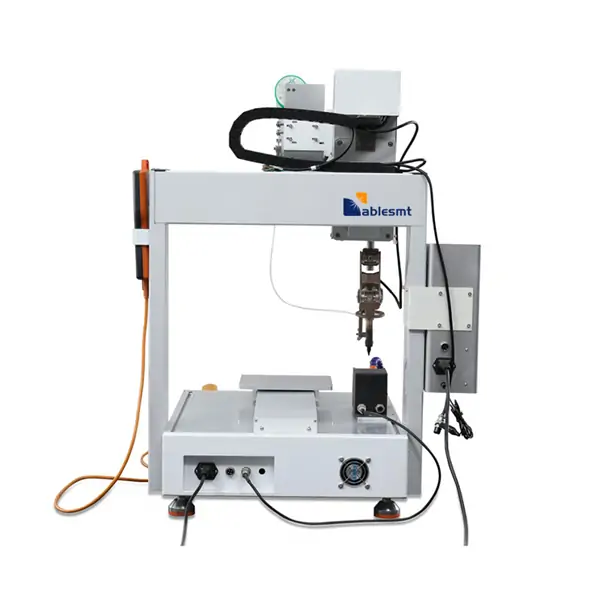

Saldatrice automatica rotativa a quattro assi FS-1

Saldatrice automatica a doppia piattaforma a cinque assi FD-D2

Riscaldamento rapido e alta efficienza.

Per tutti i tipi di connettori elettronici, Componenti della scheda PCB, Stringhe di luci a LED, fusibili, conduce, cavi delle cuffie, linee dati del computer, piccoli circuiti stampati e componenti elettronici al centro della saldatura del cablaggio, ampiamente utilizzato nelle comunicazioni satellitari, Alimentazione elettrica, dispositivi di ricarica, motori, elettronica, elettrodomestici, automobili e altre industrie.

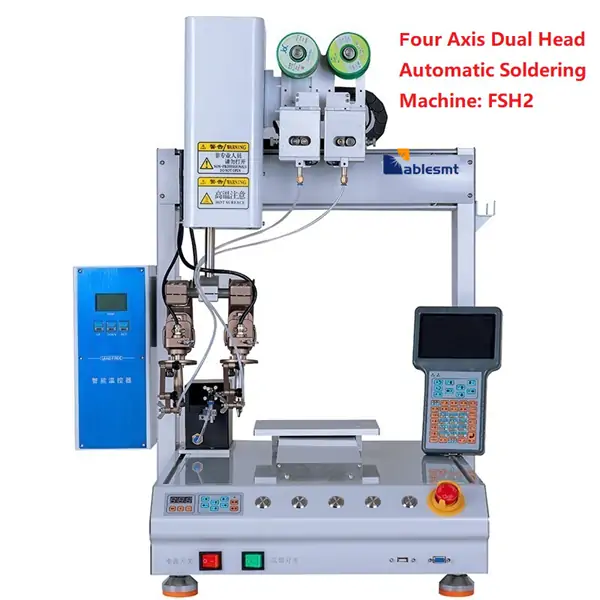

Disponibile saldatrice automatica a doppia testa a quattro assi FS-H2

Categorie: ,

Descrizione

Caratteristiche

  • 360-saldatura rotativa di grado, saldatura di punti diversi con angolazioni diverse;
  • La programmazione è semplice e comoda, è possibile inserire direttamente le coordinate del punto di saldatura, realizzare la programmazione online e offline, e può insegnare a riprodurre le coordinate del punto di saldatura;
  • Il programmatore portatile ha una forte visibilità e un funzionamento semplice;

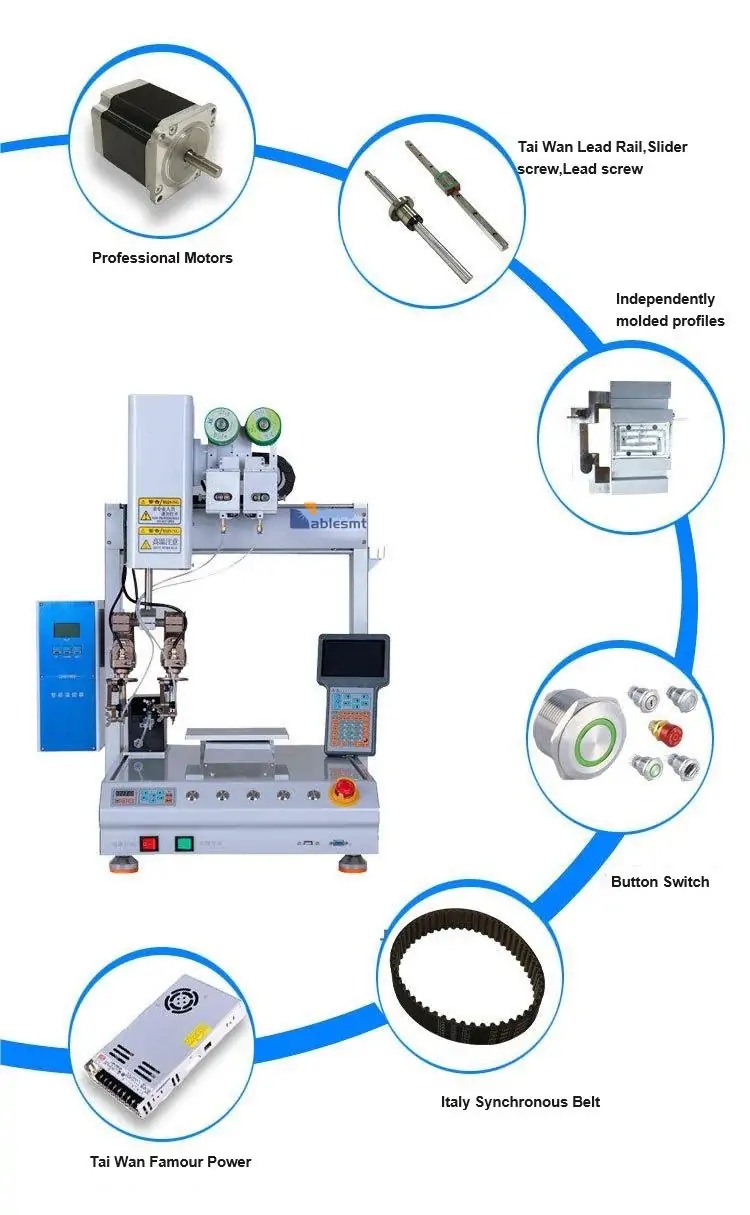

  • I manipolatori del collegamento multiasse sono tutti azionati da motori passo-passo di precisione e algoritmi avanzati di controllo del movimento, che può migliorare efficacemente la precisione di posizionamento e la ripetibilità della fine del movimento (testa del saldatore).
  • Metodi di saldatura flessibili e diversificati, supportando la saldatura a punti e la saldatura a trascinamento allo stesso tempo, tutti i parametri di processo possono essere impostati dall'utente per adattarsi a varie operazioni difficili e processi di microsaldatura.
  • Il sistema di controllo intelligente della temperatura può aumentare rapidamente la temperatura e diminuirla rapidamente. Ci vuole solo 10 secondi dalla temperatura ambiente alla temperatura impostata di 300 ℃, e può ritornare alla temperatura interna 0.1 secondi (entro una differenza di temperatura di 10 gradi). L'errore di temperatura è ±1℃.
  • Nucleo riscaldante ad alta frequenza ad alta potenza, buon effetto della grana orizzontale, qualità di saldatura più stabile;
  • Il rivestimento multistrato della testa del saldatore ad alta resistenza è resistente all'ossidazione ad alta temperatura. Con centinaia di forme di teste di saldatore, è possibile progettare varie teste per saldatori in base alle esigenze del cliente.
  • Il motore passo-passo aziona il dispositivo di alimentazione/rottura stagno, la precisione di alimentazione dello stagno è maggiore;
  • Secondo diversi prodotti di saldatura, È possibile realizzare maschere di saldatura efficienti.
Nome Modello Saldatrice automatica a quattro assi FS-1
Gamma di movimento Asse X. Asse Y 300×300(mm)
Asse Z 100mm
Asse R ±360º
Velocità operativa (PTP) Asse X. Asse Y 0.1~500mm/sec
Asse Z
Asse R 720º/sec
Carico Vassoio 10Kg
Asse Z 5Kg
Ripetibilità Asse X.Y.Z ±0,02 mm
Modo di lavorare Automatico (punta unica, stazione unica)
Metodo di guida Scheda di controllo a chip singolo
Metodo di visualizzazione Schermo LCD a colori
Metodo di trasferimento Motore microstepping giapponese
Precisione dello stagno ±0,05 mm
Funzione di tweening sportivo 3asse
Interfaccia di controllo esterno RS232
Magazzinaggio Almeno 100 gruppi, 4000 punti per ciascun gruppo
Alimentazione elettrica AC220V 50HZ
Potenza autonoma <2chilowatt
Temperatura 0~40ºC
Dimensioni (L×L×A) 520×590×850mm
Peso corporeo 68KG
Nota: La dimensione del calibro può essere personalizzata, e l'attrezzatura con diverso numero di assi.
