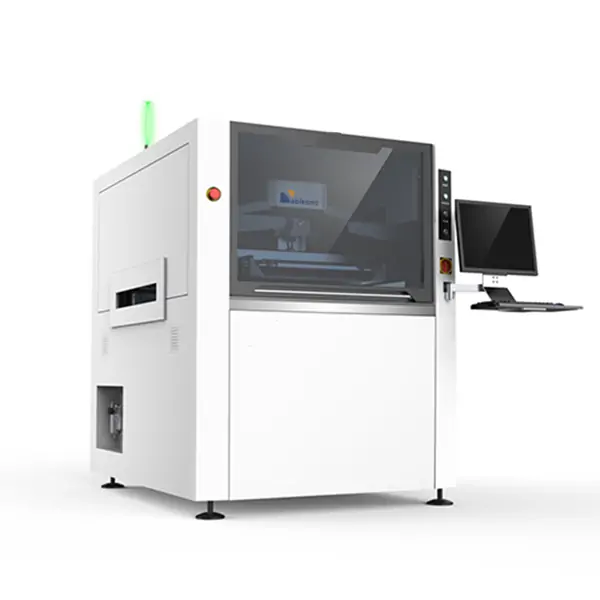

Stampante per pasta saldante completamente automatica- PS4/PS5
Vision Alignment Automatic Screen Printer
- Esclusivo sistema di pulizia automatica a spruzzo
- Struttura efficiente per il risparmio della carta di pulizia a risparmio energetico
- Sistema di elaborazione delle immagini unico, stampa perfettamente il tampone a passo ultra fine da 0,3 mm
- Modalità prodotto di stampa intelligente
- Gamma di stampa: 400*340mm/510*340 mm
- Utilizzare la piattaforma di collegamento a tre assi UVW universale internazionale
Opzione macchina : Funzione di aggiunta automatica della pasta saldante; Funzione di ispezione automatica dello stencil ; Sistema di dosaggio automatico ;Funzione di feedback della pressione del tergipavimento; Funzione online MSE/SPI automatica; Funzione automatica di temperatura e umidità costanti; Industriale 4.0 sistema compatibile con l’intelligence
- Descrizione
- Specifica
Descrizione
Printing System
Testina di stampa programmabile sospesa a ponte ad arco con raschietto collegato direttamente.
Print head with the programmable and suspending self-adjusting stepper motor drive.

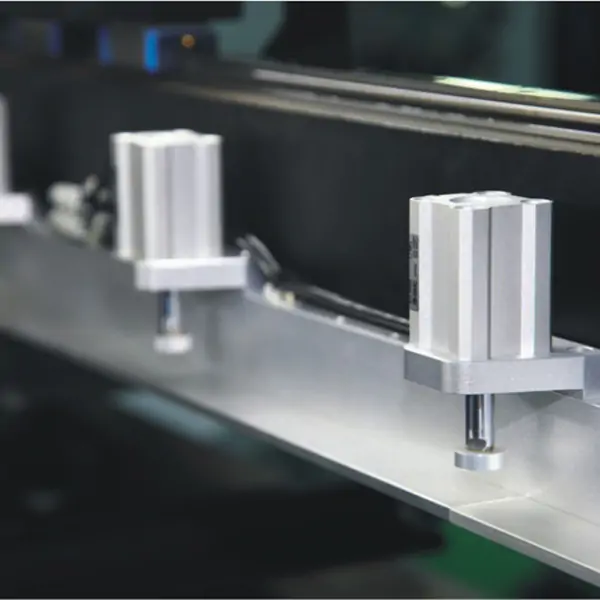

Four wheel positioning slide type with bilateral double sliders, ensures the moving accuracy and stability when Squeegee is running back and forth.
Two sets of separate Squeegee heads are driven respectively by two high precision stepper motors, ensuring the accuracy and stability of the pressure.
The closed loop pressure control system can accurately detect and control the squeegee pressure during real-time production.
Immagine e sistema ottico
Luce anulare uniforme，luce coassiale ad alta luminosità， e avanzato sistema di visione superiore/inferiore.
Gamma completa di compensazione della luce, Riconoscimento automatico e accurato di tutti i tipi di punti MARK.
Applicabile per la stagnatura, placcatura in rame, placcatura in oro, LF-HASL, FPC e altri tipi di PCB con colori diversi, in grado di garantire un'elevata precisione.
Sistema di pulizia
Il sistema di pulizia degli stencil è automatico ed efficace.
Tre opzioni, Lavaggio a secco,È possibile selezionare la pulizia con acqua e l'aspirapolvere,sia individualmente che moltiplicarsi; E puoi anche scegliere di pulire manualmente.
L'unità pulita è separata dalla telecamera CCD, che può ridurre al minimo il carico del motore e dell'impulso, migliorare la precisione e la velocità di posizionamento, e prolungare la durata.
Il sistema di spruzzatura garantisce una spruzzatura uniforme, dall'alto verso il basso. Control soft system controls the usage of alcohol and stencil cleaning paper, risparmiare efficacemente più materiali di consumo.
L'aspirazione è supportata da una ventola speciale, potente ed efficace.

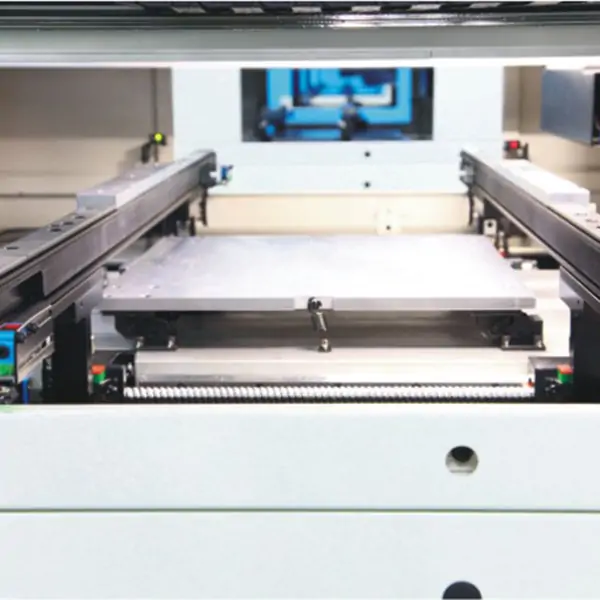

Sistema di calibrazione della piattaforma speciale
Il collegamento a tre assi ha caratteristiche dinamiche ultra elevate e può regolare rapidamente schede PCB con diversi spessori.
Interfaccia operativa
Sistema operativo Windows XP, facile da imparare per l'utente，con una buona funzione interattiva uomo-macchina.
La programmazione è progettata con funzioni di insegnamento e navigazione, la guida è disponibile in ogni fase.
Giornale/Registrazione guasti/Diagnosi guasti
2D Solder Paste Printing Quality test and Analyze
Ensure the quality of product printing,This feature can quickly detect printing offset, insufficient paste,missing& ponte, and other defects.
Opzione macchina:
| Funzione di aggiunta automatica della pasta saldante. | Funzione di ispezione automatica dello stencil . |
| Sistema di dosaggio automatico . | Funzione di feedback della pressione del tergipavimento . |
| Funzione online MSE/SPI automatica . | Funzione automatica di temperatura e umidità costanti. |
| Industriale 4.0 sistema compatibile con l’intelligence |
Standard Tempi di consegna：
| Quantità (pezzi) | 1 – 1 | > 1 |
| Tempi di consegna (giorni) | 30 | Da negoziare |
Disegno dimensionale
Imballaggio & Consegna：Custodia in legno standard con confezione sottovuoto
| Automatic Solder Paste Printer | PS4 | PS5 |
| Dimensioni dei fotogrammi dello schermo | 370 X 370-737 X 737 mm | 470 X 370-737 X 737 mm |
| Spessore dei telai dello schermo | 25-40 mm | 25-40 mm |
| Dimensioni del circuito stampato | 50*50-400*340 mm | 50*50-510*340 mm |
| Spessore del PCB | 0.4-6mm | |
| Deformazione del PCB | <1% | |
| Altezza di trasporto | 900+/-40mm | |
| Direzione dei trasporti | left ⇋ ⇌ right | |
| Velocità di trasporto | 1500mm/secondo | |
| Sistema di supporto | Perno magnetico/Blocchi di supporto/Piano saliscendi automatico | |
| Sistema di bloccaggio | Bloccaggio laterale, Ugello per vuoto | |
| Testina di stampa | due motorizzati indipendenti | |
| Velocità della spatola | 6-200 mm/secondo | |
| Stampa Pressione | 0-15 KG, a motore | |
| Angolo della spatola | 60°/55°/45° | |
| Squeegee Type | Acciaio inossidabile (Standard) /Spatola in gomma | |
| Stencil a scatto | 0.1-20 mm/secondo | |
| Sistema di pulizia | Asciutto, Bagnato, Vuoto, tre modalità | |
| Intervallo di regolazione della tabella | X/Y +/-10 MM | |
| CCD ( FOV) | 8*6 mm | |
| Ispezione della pasta saldante | 2Ispezione D, Standard | |
| Parametri macchina | ||
| Ripeti la precisione della posizione | ±0,01 mm | |
| Precisione di stampa | ±0,025 mm | |
| Tempo di ciclo | <7 Secondo | |
| Tempo di cambio | <5 min | |
| Fornitura d'aria | 4.5~6Kg/cm² | |
| Alimentazione elettrica | CA 220 V ± 10%, 50/60 HZ, 3chilowatt | |
| Metodo di controllo | Controllo tramite PC | |
| Dimensioni della macchina | 1220*1375*1500mm | |
| Peso | 1000KG | |
