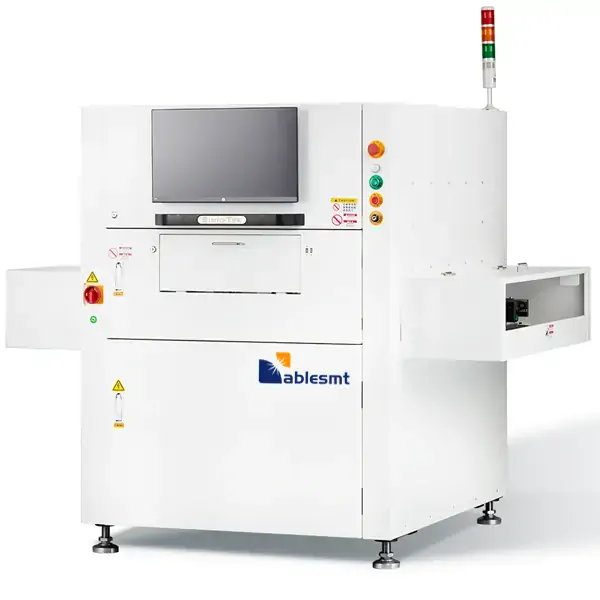

SPI1

Ispezione online della pasta saldante 3D della scheda ultra-grande- Serie LSPI

Il rilevamento 3D completo è efficiente, veloce e stabile

Categoria:

Descrizione

TECNOLOGIA IMAGING PMP A RETICOLO STRUTTURATO PROGRAMMABILE

Tecnologia di profilazione della modulazione di fase (PMP) viene utilizzato per ottenere la misurazione tridimensionale della pasta saldante stampata, che può migliorare notevolmente la precisione della misurazione garantendo al tempo stesso un'ispezione ad alta velocità.

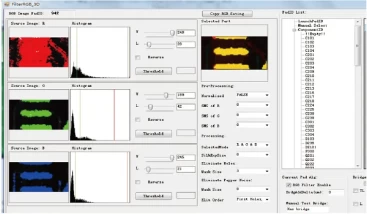

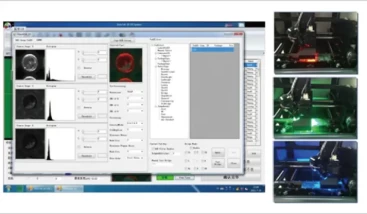

SORGENTE LUMINOSA ATTIVA RGB 2D、2D FONTI DI ILLUMINAZIONE

La funzione brevettata RGB Tune accetta il rosso, Immagini verdi e blu e con algoritmo di filtro unico, per risolvere il falso allarme di rilevamento del ponte di saldatura e il relativo problema di incertezza della superficie zero. Intanto, fornire le misurazioni 2D/3D e l'immagine della pasta saldante stampata. operare con sorgenti luminose 2D evita i problemi causati dall'angolo dell'effetto di distorsione del colore rosso RGB nella saldatura; La sintonizzazione RGB in diversi colori PCB è più versatile ; Soddisfare una varietà di test del processo di erogazione ; migliorare notevolmente l'attrezzatura ( altezza ,volume , zona ) precisione di ripetibilità

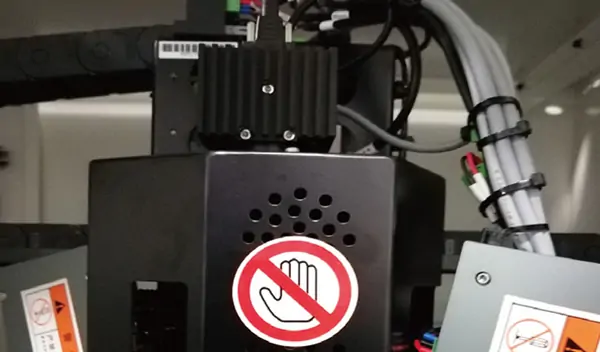

UNITÀ DI ELABORAZIONE IMMAGINI AD ALTA RISOLUZIONE ED ELEVATO FRAME RATE

Fornisce una varietà di precisione di rilevamento di 2,8μm,4.5µm,5µm,7µm,8µm,10µm,12µm,15µm,18µm,20µm ecc. Soddisfa i requisiti del cliente in termini di diversità dei prodotti e velocità di rilevamento.

COMPENSAZIONE DINAMICA DELL'ASSE Z + COMPENSAZIONE STATICA LENTE TELECENTRICA

Risolve il problema delle lenti ordinarie, strabismo e deformazione utilizzando lenti telecentriche ad alto costo e uno speciale algoritmo di test del software, che migliora notevolmente l'accuratezza dell'ispezione e la capacità di ispezione. Raggiunge la compensazione statica leader del settore per la deformazione FPC.

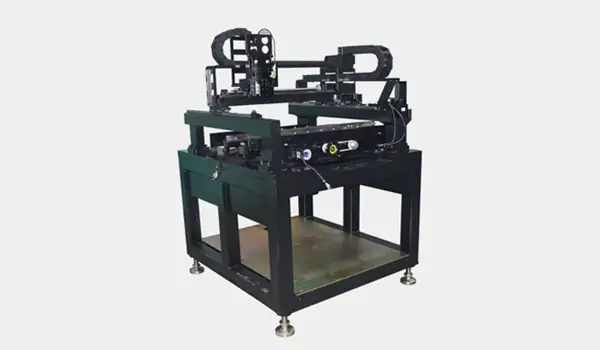

PIATTAFORMA DI CONTROLLO INTEGRATA AD ALTA PRECISIONE

L'acciaio ad alta rigidità combinato con il servocomando a circuito chiuso e la vite a ricircolo di sfere ad alta precisione garantisce un posizionamento stabile e ad alta velocità. Il sistema opzionale di posizionamento della codifica lineare lineare e ad alta precisione è in grado di misurare 03015 pad del dispositivo con altissima risoluzione e alta velocità. La precisione ripetibile può scendere fino a 1 uno.

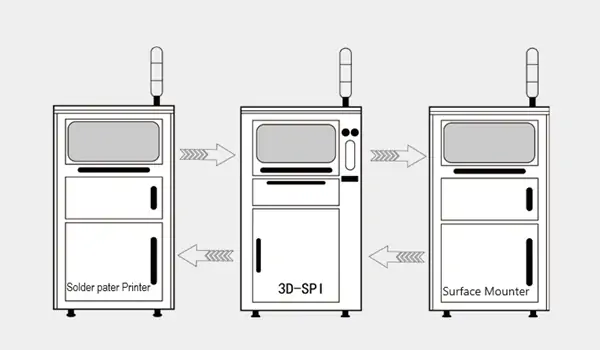

IDENTIFICAZIONE PUNTI MARK FIDUCIALI, ISPEZIONE DEL SEGNO CATTIVO, CONTROLLO A CIRCUITO CHIUSO

Identifica automaticamente il fiducial mark e i bad mark, condividere i dati di ispezione a circuito chiuso in tempo reale con stampatori e montatori. Garantisci che stampanti e montatori siano sintonizzati in tempo reale.

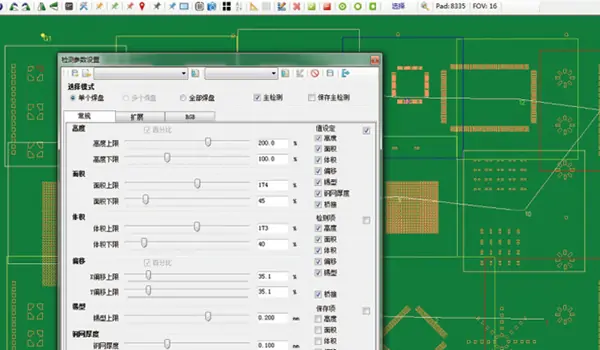

5 PROGRAMMAZIONE DEI MINUTI E OPERAZIONE ONE PRESS

Gli ingegneri con qualsiasi livello di esperienza possono programmare autonomamente il sistema in modo rapido e accurato tramite il modulo software di importazione Gerber e l'interfaccia di programmazione intuitiva. Il funzionamento con un solo pulsante da parte dell'operatore è progettato inoltre riduce notevolmente i requisiti di formazione.

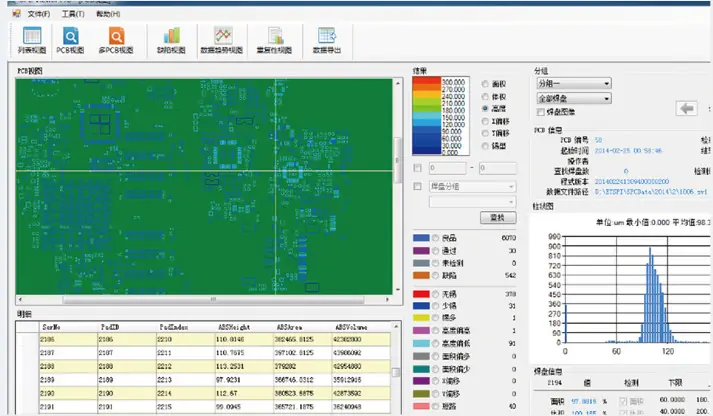

POTENTE ANALISI DEL PROCESSO (SPC)

Visualizzazione delle informazioni SPC in tempo reale,fornisce un potente controllo di qualità agli utenti. Varietà completa di strumenti SPC, sono disponibili per gli utenti a colpo d'occhio.



APPLICAZIONE DI 3DSPI NEL CAMPO DELL'ISPEZIONE DELLA STAMPA DELLA PASTA SALDANTE AD ALTA DENSA

MiniLED e MicroLED sono composti da piccole luci LED. Il numero di piccoli LED su una singola scheda può essere superiore a 1 milioni di assorbenti. La dimensione di una singola unità di MiniLED è di circa 100-200μm, mentre la dimensione di una singola unità di MicroLED può essere di 50μm; Perciò, l'apparecchiatura 3DSPI utilizzata nei prodotti ad alta densità utilizza la configurazione più alta del settore; in particolare l'uso di piattaforme di marmo, motori lineari ed encoder lineare per garantire la precisione del movimento di pattini di piccole dimensioni. Utilizzando l'obiettivo telecentrico con risoluzione da 1,8μm leader del settore e ottimizzando la conversione Gerber, Carica lavoro, algoritmo, archiviazione e interrogazione dei dati, ecc., la precisione, la velocità e l'efficienza dell'ispezione sono notevolmente migliorate.



APPLICAZIONE DEL 3DSPI NEL CAMPO DEI SCHEDE ULTRA-LARGE.

I requisiti di ispezione SMT di alta qualità per schede ultra-grandi nell'elettronica automobilistica e schermi di grandi dimensioni a LED non possono più soddisfare le effettive esigenze di produzione attraverso l'ispezione manuale. L'applicazione della scheda ultra-large SPI di Sinictek può risolvere le esigenze di ispezione di schede ultra-large in linea da 1200-2000MM. Ottieni efficienza, ispezione rapida e stabile.

Piattaforma tecnologica Grande piattaforma
Modello LSPI-12 LSPI-12P LSPI-15P LSPI-20P
Tecnologia di misurazione 3D luce bianca PSLM PMP(Modulazione spaziale della luce programmabile,Profilometria della misura di fase)
Misure Volume, superficie in acri,altezza, Spostamento XY, forma
Individuazione delle tipologie in sofferenza stampa mancante,stagno insufficiente,stagno eccessivo,ponte,offset,mal-forme,contaminazione superficiale
Risoluzione dell'obiettivo 4.5µm/5μm/6μm/8μm/10μm/12μm/15μm/16μm/18μm/20μm
Precisione XY (Risoluzione):10µm
Ripetibilità altezza:≤1μm, (4Sigma); volume/area:<1%(4Sigma);
Gage R&R <10%
Velocità di ispezione 0.35sec/FOV-0.5sec/FOV ( Secondo la configurazione effettiva)
Qualità del capo dell'ispezione Standard 1,opzione 2,3
Tempo di rilevamento del punto di riferimento 0.3sec/pezzo
Testa di misurazione massima ±550μm(±1200μm come opzione)
Altezza massima di misurazione della deformazione del PCB ±5 mm
Spaziatura minima dei pad 100µm
Componente Minimo 0201
Dimensione massima di rilevamento 1200x650 mm 1200x650 mm 1500x500 mm 2000×500 mm
Configurazione del trasportatore orbita anteriore(orbita posteriore come opzione)
Direzione di trasferimento PCB Da sinistra a destra o da destra a sinistra
Regolazione della larghezza del trasportatore manuale&automatico
Statistiche SPC Istogramma; Grafico Xbar-R; Grafico Xbar-S; CP&CPK; %Dati sulla riparabilità del misuratore; Rapporti giornalieri/settimanali/mensili SPI
Gerber&Importazione dati CAD supporta il formato Gerber(274X,274D),modello di apprendimento manuale);CADX/Y,N. parte, Tipo di confezione imput
Supporto del sistema operativo Finestre 10 Professionale (64 morso)
Dimensioni dell'attrezzatura 1900x1320x1480 mm 1780x1450x1530 mm 2120x1320x1530 2620x1450x1530
Peso 1250KG 1630KG 1750KG 2100KG
Abilitazione opzionale Una persona controlla più macchine、SPC di rete(Solo software) alimentazione continua
1Lettore di codici a barre D/2D, software di programmazione offline,UPS
