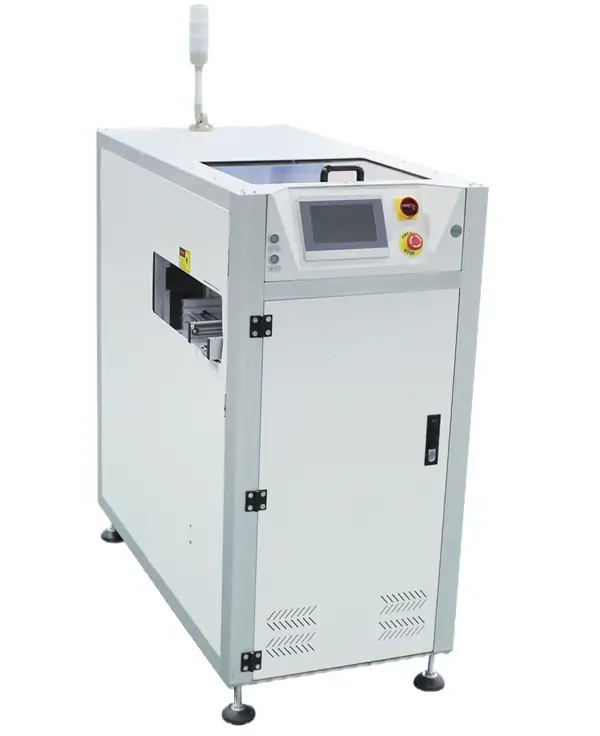

translation type suction machine

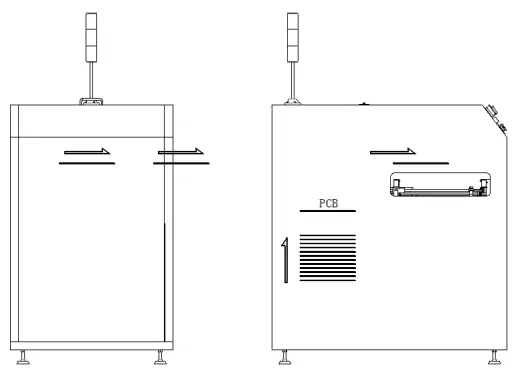

translation_副本

번역흡입로딩기

수평 OK/NG 언로더
듀얼 레일 언로더

This machine is used for PCB automatic loading operation into transceiver

카테고리: ,

설명

기능

  • Convenient operation of touch screen control panel
  • The Fully enclosed designeded structure ensure the safe level of operation
  • Adjust the position of the suction nozzle to ensure the circuitboards is clamped
  • 평행하고 부드러운 폭 조정(리드 스크류)
  • Smooth and precise translation (stepper motor)
  • 컨베이어 간 유격 최소화
  • The machine size can be specify per customer
  • 호환 가능한 SMEMA 인터페이스



모델 차원 (MM) PCB 크기 (MM) 무게 (킬로그램)
TL-460-65L 650*1200*1300 50*50-530*460 150
TL-460-100L 1000*1200*1300 50*50-920*460 180
TL-460-160L 1600*1200*1300 50*50-1500*460 200
안건 기술적인 매개변수
PCB 성능 400PCS (0.6mm 두께 보드)
PCB cycle time 약 12 초 (아니면 맞춤형)
운송 높이 900사 20mm (아니면 맞춤형)
운송 방향 왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로
주전원 교류:110 또는 220 다섯 , 150여
공기 소스 4~6Kgf/cm2
