Интегрированный индуктор горячего прессования AT 16 Ряд
Высокая насыщенность, низкий импеданс, низкие потери
Способен работать с высокочастотными прикладными средами.(1МГц)
- Описание
- Возможность анализа надежности и отказов
Описание
Особенности продукта：
Высокая насыщенность, низкий импеданс, низкие потери
Способен работать с высокочастотными прикладными средами.(1МГц)
Характеристики продукта:
- Допуск индуктивности±20%
- Температура:26±3℃;Влажность:≤70% относительной влажности;Частота:100КГц~1МГц,1.0В
- ООО: постоянный ток (А)это вызовет приблизительную ΔT 40 ℃.
- Один: постоянный ток (А)это приведет к падению L0 примерно на 30 %.
- Диапазон рабочих температур от -55 ℃ до 125 ℃

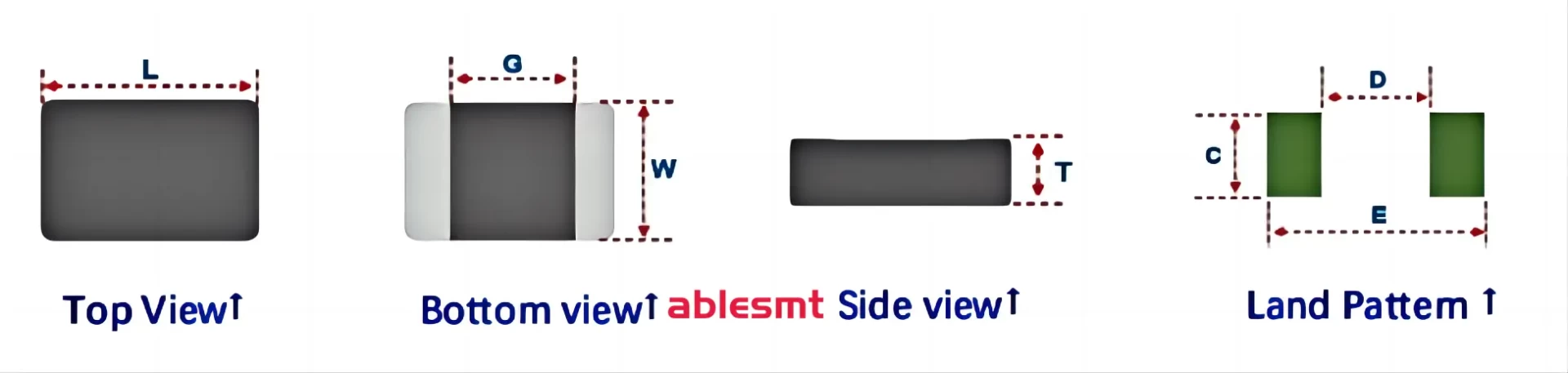

Размер продукта
| Артикул | Л | W. | Т | Г | С | Д | Э |
| AT16 series | 1.6±0,2 | 0.8±0,2 | 0.80Макс | 0.50Типичный | 0.9 | 0.4 | 1.7 |
| Элемент | Артикул | Л0(мкГн) | РДЦ(мОм) | ООО(А) | Исат(А) | |||
| Индуктивность (0А) | Типичный | Макс | Типичный | Макс. | Типичный | Макс | ||
| 1 | AT16 -2 | 0.24 | 22.00 | 26.00 | 3.90 | 3.50 | 4.90 | 4.40 |
| 2 | AT16 -4 | 0.47 | 36.00 | 43.00 | 3.30 | 3.00 | 3.40 | 3.10 |
| 3 | AT16 -5 | 0.56 | 50.00 | 60.00 | 2.50 | 2.20 | 3.00 | 2.70 |
| 4 | AT16 -10 | 1.00 | 95.00 | 110.00 | 2.00 | 1.80 | 2.30 | 2.10 |
| 5 | AT16 -22 | 2.20 | 240.00 | 290.00 | 1.10 | 1.00 | 1.30 | 1.20 |
Если вам нужны другие серии индукторов, пожалуйста, свяжитесь с нами
| Оборудование | Спецификация | Цель |
| Камера температуры и влажности | Температура:0~85℃ Влажность:10~98% относительной влажности | МСЛ、Устойчивость к влажности, испытание на долговечность |
| Камера температуры и влажности | Температура:0~60℃ Влажность:10~95% относительной влажности | |
| Тестер погружения/ванна для пайки | Максимальная температура:300℃ | Тест на паяемость |
| ИК-перекомпоновка | Рабочая температура:260℃ | Паяемость/MSL |
| Тестер изоляции напряжения | переменного тока:0~5000В、округ Колумбия:0~6000В | Сопротивление изоляции/доказательство напряжения |
| LCR-метр | 0.1мкГн~10H | Проверка электрических характеристик |
| DCR-метр | 0.1мОм~1КОм | Проверка электрических характеристик |
| Автомат для резки | / | Тест на резку |
| Проверка припоя | / | Тест на баланс смачивания |
| Камера паровой выдержки | Температура:10-98℃ | Тест на паяемость |
| Высокотемпературная камера | Максимальная температура:300℃ | Высокотемпературное хранение |
| Низкотемпературная камера | Температура:-75~0℃ | Низкотемпературное хранение |
| Камера термического шока | Высокая температура.:0~200℃ Низкая температура:-75~0℃ | Термический шок |
| Камера термического цикла | Высокая температура.:0~200℃ Низкая температура:-75~0℃ | Термический цикл |
| Источник питания | В:0.01~30V I:0.01~80А | Загрузка жизни |
| Палата РСТ | Температура:121℃、Влажность:100%Относительная влажность Атмосферное давление:0.2 МПа | РСТ |
| СРОЧНО | Температура 105℃~143℃ Влажность:75~100% относительной влажности | СРОЧНО |
| Камера солевого распыления | 35℃ 5%Накл | Солевой спрей |
| ОСОБЕННО Палата | 0~60G | ХАСА тест |
| Гриндер &Полировальная машина | / | Молоть &Польский тест |
| тестер изгиба | Расстояние изгиба:0-6мм. | Механический стресс |
