Máquina divisoria de cortador de fresado visual VCM-6, Depósito de trabajo dual
- Adecuado para cortar orificios para sellos de PCB, PCB curvos, y PCB irregulares；
- GANAR 7 interfaz operativa. Utiliza un programa de producción CCD de alta resolución para enseñar y editar la ruta de corte..
- Usando dos plataformas servomovibles, como dispositivo de intercambio de PCB para sustratos superiores e inferiores, Puede reducir eficazmente el tiempo de inactividad de la máquina., lograr una mayor eficiencia y calidad de producción.
- El software tiene sistema de compensación., misma duplicación de parámetros del banco de trabajo, duplicación de doble banco de trabajo, La programación es más intuitiva y precisa.. Alineación geométrica capturada automáticamente.
- Las dos tablas son completamente independientes de los parámetros.. en comparación con la máquina tradicional de tres ejes, respuesta más rápida, parámetros más independientes, mayor eficiencia, y precisión de corte más garantizada.
- Descripción
- Especificación
- Video
Descripción

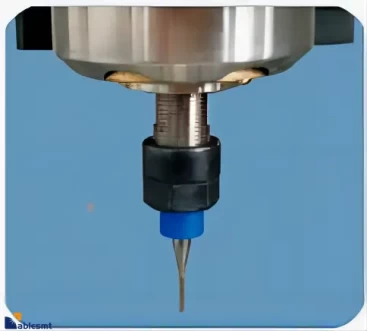

Husillo de alta velocidad:
El husillo importado de alta velocidad utiliza el Sycotec alemán. (Café) Motor de husillo ampliamente utilizado en los divisores de alta gama de la industria.. El husillo tiene una alta velocidad.(60000rpm/minuto), larga vida útil, cómodo montaje y desmontaje, y una superficie de corte lisa sin rebabas ni defectos. También está equipado con el Sycotec original. 4424 Convertidor de frecuencia de husillo, lo que permite que el motor del husillo tenga una vida útil más larga , mayor par de corte, y el efecto de aumento de temperatura más bajo.
sistema visual:
El CCD en color de alto píxel y la lente de gran aumento pueden ayudar a programar funciones de simulación de enseñanza y edición.. El sistema automático de posicionamiento y corrección de marcas mejora la precisión del corte y evita que el tablero se dañe debido a que el tablero no está en su lugar.. Es más rápido copiar programas de izquierda y derecha y cambiar de modelo.. Función de lectura de códigos de barras opcional para realizar lecturas de códigos de barras 1D/2D y guardarlos o cargarlos, lo cual es conveniente para la trazabilidad y la gestión digital.
Plataforma servo doble:
Se utilizan dos plataformas de trabajo servoaccionadas para procesar y colocar alternativamente sustratos de PCB, reducir el tiempo de espera, aumentar la capacidad de producción, y resolver el problema de precisión de la plataforma impulsada por cilindros.
Método de limpieza con aspiradora:
Aspirador incorporado exclusivo ,el diseño hace que el efecto general del equipo sea un espacio hermoso y conciso, embellece el efecto general del taller, movimiento flexible, colocación y mantenimiento convenientes. Acorte la ruta de aspiración y mejore el efecto de aspiración con buena estanqueidad y poco ruido. La bolsa para el polvo se puede limpiar y reutilizar., reduciendo los costos de producción.
Protección de la luz de seguridad:
Seleccione el dispositivo de protección de seguridad fotoeléctrico Keyence original japonés, Para proteger la seguridad operativa de los operadores y evitar accidentes..
| Modelo | VCM-6 | VCM-6S |
| Tamaño de PCB | 330MM*350MM*2 Estaciones de trabajo | 450MM*450MM*2 Estaciones de trabajo |
| Tornillo de avance/carril guía | Guía de tornillo de grado de molienda C5 | |
| Precisión de posicionamiento | ±0,01 mm | |
| Precisión de división | ± 0,02 mm | |
| servosistema | Servomotor de cuatro ejes | |
| Conversión de frecuencia del husillo | Convertidor de frecuencia de alta velocidad | |
| Velocidad del husillo | 60000rpm/minuto | |
| Tamaño de la herramienta del husillo | 0.8mm ~ 3 mm | |
| Anfitrión de control | computadora industrial | |
| Velocidad de corte | 1-100mm/seg | |
| Función de corte | linea recta, en forma de L, en forma de U, arco circular, círculo completo, etc. | |
| Tratamiento electrostático | eliminador electrostático | |
| Modo de recolección de polvo | Lower dust collection or upper dust collection Optional | |
| Función MES de escaneo de códigos | Opcional | |
| Tamaño del colector de polvo | 1050milímetro*800mm*550m m | |
| Fuente de alimentación | 380En 3KW (incluido el colector de polvo) | |
| Presión de aire | 5~7kg/cm² | |
| Tamaño de la máquina | 1270mm*1200mm*1850mm | 1400mm*1400mm*1850mm |
| Peso de la máquina | 680kg | 700kg |
