Attrezzatura per ispezione a raggi X in linea- XI8
- High performance High definition High resolution;
- Utilizzato principalmente nei semiconduttori, Substrato, Telaio in piombo & Ispezione del collegamento dei cavi
- Tipo di pacchetto：W/B、CIRCUITO INTEGRATO、F/C…
- Tipo di difetto：Vuoto、Aprire、Corto、Spazzare、Sfera di saldatura…
- Descrizione
- Specifica
Descrizione
Caratteristiche della funzione
- 2ehm tubo chiuso,alta risoluzione
- UPH>50K
- OF Marcatura laser
- Ispezione automatica
- Caricatore e scaricatore di riviste
- Grafico SPC e CPK&GR
Application
Verifica capacità
| Vuoto sotto morire | Ponte di saldatura | Filo cadente |
| Colla insufficiente | Fracassato / Filo rotto | Filo distorto |
| Posizionamento del dado | Filo mancante | Punto sollevato/cuneo |
| Sfera di saldatura Vuoto | Palla malformata | Filo vagante |
| Sfera di saldatura in eccesso | Palla Alzata | NSOB(Antiaderente su Bump) |
| Saldatura insufficiente | Legame | Inseguimento all'urto |

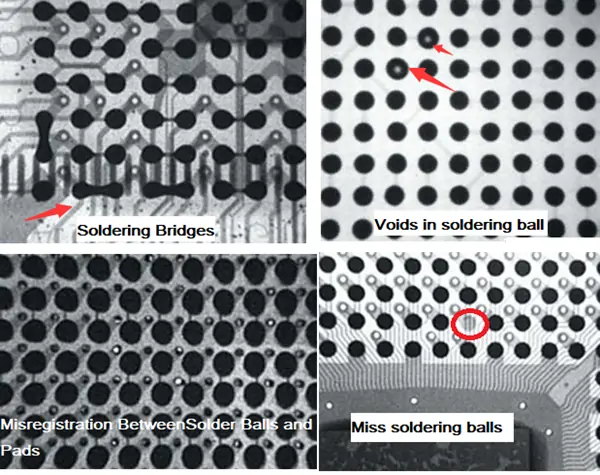

Ispezione dei difetti BGA nascosti
| Riepilogo del modello XI-8 | |
| Dimensione | 2200(W)×1250(D)×1960(H)mm |
| Peso della macchina | 2700 kg |
| Alimentazione elettrica | CA 110/220 V, 50/60H |
| Energia | 6.5 kW |
| Tubo a raggi X | |
| Tipo di tubo | Sigilla |
| Voltaggio | 40~110kV (Regolabile) |
| Attuale | 200 μA |
| Dimensione del punto di messa a fuoco | 2 µm |
| Sistema di immagini | |
| Rivelatore | Rivelatore a pannello piatto (FPD) |
| Area di rilevamento effettiva | 116.4*145.7mm |
| Matrice di pixel | 2352*2944 |
| Dimensione pixel | 49.5 µm |
| Sistema di controllo del movimento | |
| Controllo del movimento | Tastiera & Topo |
| Massimo. Area di caricamento | 310*110mm |
| Massimo. Zona di ispezione | 270*100mm |
| PC industriale | |
| Monitorare | 24Display LCD touch interattivo FHD |
| Sistema operativo del sistema | Finestre 10 64morso |
| Disco rigido | 1TBC |
| RAM | 8GB |
| Modello della CPU | Processore Intel i7 |
| Altre caratteristiche | |
| Porta aperta | Scorrevole elettrico |
| Gestione dell'autorità | Fingerprint Access Management System, and Support Password Accessing. |
| Sicurezza ai raggi X | <1μSv/h (Soddisfa tutti gli standard internazionali) |
| Operazione di sicurezza | Interblocco elettromagnetico, Warning Light and Real-time Radiation Leakage Monitor |
