Macchina per rivestimento selettivo- SCM4

Caratteristiche tecniche

• Il sistema di controllo del movimento di X, Y, e l'asse Z raggiunge con precisione la tecnologia di spruzzatura selettiva per vari circuiti stampati per evitare aree non rivestite come i connettori. Inoltre, può ruotare e inclinare con precisione la spruzzatura a qualsiasi angolazione per estenderla fino agli angoli principali dei componenti di grandi dimensioni sul circuito, realizzare azioni di riparazione o di spruzzatura difficili.

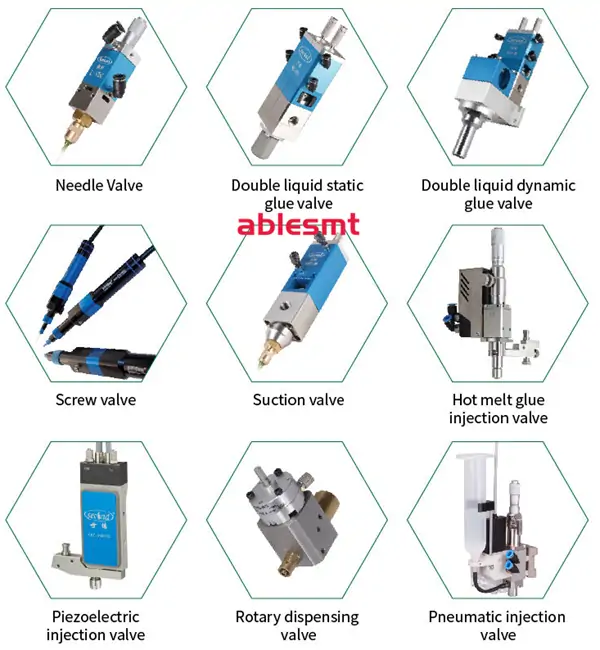

• Secondo le caratteristiche del materiale, è possibile selezionare ed equipaggiare le valvole di spruzzatura e i sistemi di alimentazione corrispondenti ad alta precisione. Il gruppo flessibile del corpo valvola consente la commutazione automatica delle operazioni durante il movimento, e consente la spruzzatura a più traiettorie come la spruzzatura lineare, erogazione, e spruzzatura in curva, ottenere processi di spruzzatura di circuiti stampati complessi e ad alta densità.
• Può svolgere con precisione la funzione di spruzzatura obliqua sulle parti laterali o ostruite dei componenti del circuito.
• Il binario di trasmissione a catena adotta un trattamento duro per rendere il binario resistente all'usura; La catena adotta catene in acciaio inossidabile importate per garantire una trasmissione stabile e affidabile a lungo termine dell'attrezzatura, e la velocità della catena può essere controllata tramite software. Il binario di trasmissione può essere dotato anche di controllo multistadio, risparmiando tempo nella trasmissione del materiale in entrata e in uscita.
• Tutte le apparecchiature adottano pressostati di precisione SMC, con quantificazione accurata della pressione dell'aria per ottenere un rivestimento preciso e un controllo dell'erogazione.
• Il sistema di rivestimento è dotato di un dispositivo di rilevamento UV in linea, che può monitorare l'effetto del rivestimento in tempo reale.
• La regolazione del flusso della valvola della colla aumenta la precisione del quadrante, il controllo della quantità di colla è più preciso, la chiarezza del bordo dello spruzzo è migliorata a 1 mm, e l'ombra dello spray viene eliminata.
• Dotato di dispositivo di allarme di pressione, suona automaticamente e fa suonare un allarme quando la pressione è troppo bassa, aumentare la sicurezza delle apparecchiature.
• Adozione del metodo di trasmissione del controllo intelligente della velocità (per aumentare la velocità di trasmissione riducendo la collisione tra il prodotto e il deflettore, che può localizzare con precisione).
• Un sistema di trasmissione e controllo ad alta velocità, alta affidabilità, ed elevata stabilità, e moduli lineari realizzati con viti a ricircolo di sfere ad alta precisione importate e guide lineari di rotolamento importate vengono utilizzati per ciascun meccanismo di movimento dell'asse.
• L'apparecchiatura è dotata di un sistema di monitoraggio del livello del liquido, che può monitorare la quantità di materiale utilizzato nel secchio di stoccaggio in gomma, ricordare agli operatori di aggiungere materiali in modo tempestivo, e svolgono un ruolo preventivo.
• Il sistema ha una funzione di immersione automatica della valvola per evitare che la valvola di gomma venga esposta all'aria per lungo tempo e causi un blocco, che possono influenzare la qualità del prodotto.
• Dotato di computer di controllo industriale ad alte prestazioni e ad alta capacità (PC) da marchi noti, si ottengono la stabilità e l'affidabilità del sistema di controllo.
• Il programma software adotta un'interfaccia operativa in caratteri cinesi, il che è semplice, facile da imparare, stabile e affidabile. Il programma software dispone di input grafici CAD per la programmazione automatica; Programmazione automatica per l'immissione dei dati; Sono disponibili tre modalità di programmazione per l'input del telecomando da tastiera e joystick per programmare automaticamente qualsiasi traiettoria. Il software operativo riserva porte aperte affinché gli utenti possano raccogliere informazioni sulla produzione.
• Molteplici funzioni opzionali possono essere aggiunte in modo flessibile in base alle esigenze.
• L'interfaccia standard SMEMA consente l'integrazione flessibile con vari dispositivi.
