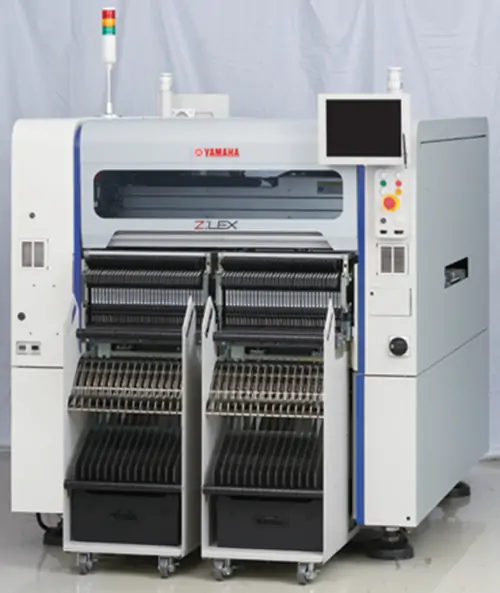

ヤマハ高効率モジュラーZ:LEX YSM20

JUKI Fast Smart Modular Mounter RS-1
FUJI Fast Smart Modular Mounter NXT M3III

幅広い生産プロセスに効果的に対応 – このクラスでは世界最速.

  • 大規模なコンポーネントの機能 03015 mmから 55 x 100 x 28 mm
  • クラス世界最高速度! 90,000 CPH/63,500 CPH IPC9850
  • 大型基板の取り扱い L 810 ×W 490 mm
  • 最大フィーダ数 140 種類
カテゴリー: ,

説明

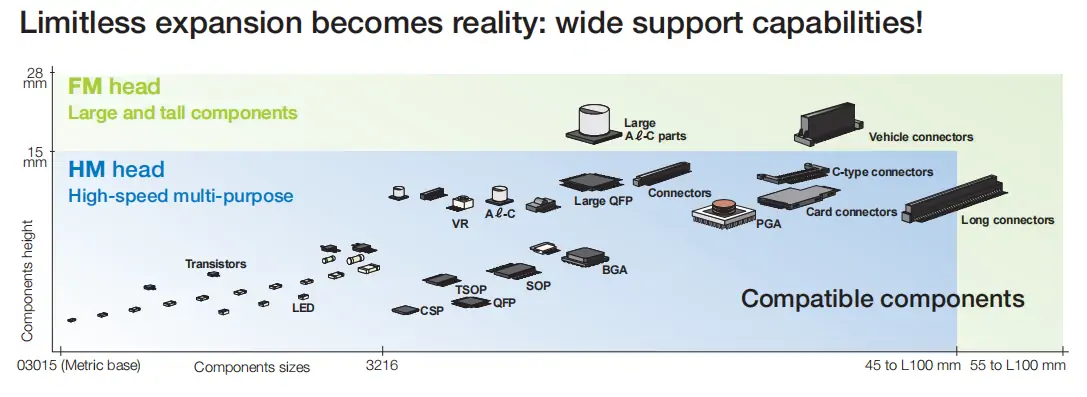

「ワンヘッドソリューション」を理想として開発された2種類の新ヘッド, ヘッド交換の必要がなく、高速で幅広いコンポーネントとの互換性が可能になります。

高速多目的ヘッド (10 ノズル)

高速実装と極小チップによる汎用性を実現したユニバーサルタイプのヘッドです。 03015 (mm) の大型部品まで 45 x 100 mmと高さ 15 mm

柔軟な多目的ヘッド (5 ノズル)

超ワイドレンジタイプのヘッドサップ- ポート強制制御, 幅広いコンポーネントを処理します, 超極小チップから 03015 (mm) 超大型部品まで 55 x 100 mm および最大高さのトールコンポーネント 28 mm.

豊富なオプション

  • マルチカメラ
  • 共平面性チェッカー
  • 自動バックアップ端子設定機能
  • 手差しトレイ
  • UPSシステム
  • ITオプション
仕様 Z:レックスYSM20
PCB サイズ範囲 デュアルステージ (2ビームシステムのみ) L 810 ×W 490 Lへ 50 ×W 50 mm
デュアルステージ最大. PCBサイズ: 2 ×L 380 ×W 490 mm
Single lane L 810 ×W 490 Lへ 50 ×W 50 mm
Dual lane L 810 ×W 230 Lへ 50 ×W 50 mm
ヘッド/適用部品 HM高速多目的ヘッド (10 ノズル): 03015 mmから 45 x 45 mm, L 100, h 15 mm
FM exible multi-purpose head (5 ノズル): 03015 mmから 55 x 55 mm, L 100, h 28 mm
FM exible multi-purpose head (5 ノズル): 03015 mmから 55 x 55 mm, L 100, h 28 mm
最大フォースコントロールを備えたFMヘッド 30 各頭にN
取付精度 Cpk ≤ 1.0 ± 0.035 mm; 3σ± 0.025 mm
実装能力 2-2x HM ヘッドを備えたビームシステム 90,000 CPH/63,500 CPH IPC9850
2-2x FM ヘッドを備えたビームシステム 34,500 CPH/27,000 CPH IPC9850
1-1x HM ヘッドを備えたビームシステム 38,000 CPH/27,000 CPH IPC9850
1-1x FM ヘッドを備えたビームシステム 16,000 CPH/12,500 CPH IPC9850
コンポーネントの種類の数 テープリール: 140 固定フィーダープレート, 8 幅mm
テープリール: 128 フィーダ台車交換, 8 幅mm
トレイ: 30 sATS30固定搭載タイプ
トレイ: 10 トレイキャリッジ交換付タイプ (最大. 2 システムごと)
電源 エア供給源 3-交流相 200/208/220/240/380/400/416 V +/– 10% 50/60 Hz
エア供給源 0.45 MPa以上, きれいな状態で, 乾燥状態
外形寸法 (予測を除く) L 1,374 ×W 1,857 ×高さ 1,445 mm
重さ 約. 2,050 kg
