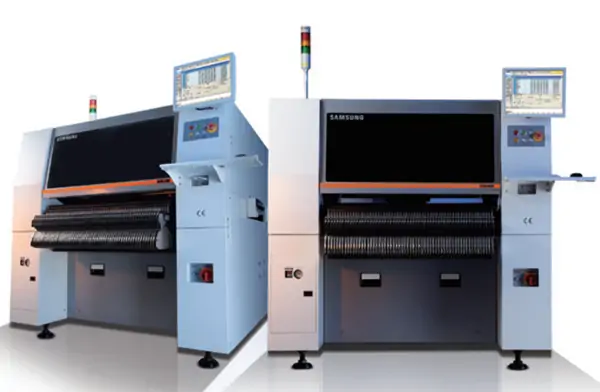

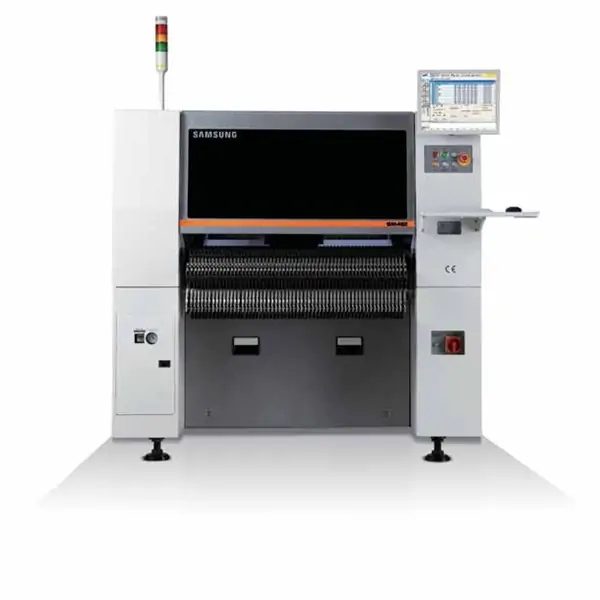

ハンファ アドバンスト フレキシブルマウンタ SM482
- 28,000 CPH(最適)
- 1 ガントリー× 6 スピンドル/ヘッド
- 適用部品 : 0603(0201インチ) ~55 mm (高さ12mm), (0402 (01005インチ)オプション),-L75connector
- 適用基板 : マックス. 460(L) x 400(W)(標準) , マックス. 740(L) x 460(W)(オプション)
- 電動高速・高精度フィーダー; SM 空気圧フィーダと互換性があります
- 自動ピックアップ位置合わせ機能
- 新しい真空システムと最適化されたピックアップ/配置動作
- スマートフィーダー- 世界初、オートスプライシング機能とオートローディング機能を搭載したフィーダー
- 説明
- 仕様
説明
As a flexible component placer for odd-shaped parts is reinforced at SM482 based on the platform of SM471. With a head with one gantry and 6 spindles, SM482 can be used up to 55mm IC parts. It supports a polygon recognition algorithm to provide an optimum solution for odd-shaped parts. SM482 improved actual productivity and placement quality by using high speed and high precision electrically driven feeders. さらに, since it is designed to handle both electrical feeder & pneumatic feeder, お客様の運用利便性を最大限に高めます.
| モデル | SM482 | ||
| 位置合わせ | フライングビジョン， ステージビジョン(オプション) | ||
| スピンドル数 | 6 スピンドル×1ガントリー | ||
| 配置速度 | 39,000 CPH(最適) | ||
| 配置精度 | チップ/QFP | ±50μm@μ+3s, ±30μm@μ+3o/QFP (標準チップに基づく) | |
| コンポーネントの範囲 | フライビジョン | FOV25 | チップ 0603 ~ 22mm IC, コネクタ(リードピッチ0.5mm), 17mmBGA, CSP(Ball Pitch 0.75mm) |
| ステージビジョン | FOV35 (オプション) | 32 mmIC, コネクタ(リードピッチ0.3mm),BGA, CSP(ボールピッチ0.5mm); 55mm(MFOV) | |
| FOV45 (標準) | 42mmIC, コネクタ(リードピッチ0.4mm),BGA, CSP(ボールピッチ1.0mm),55mm(MFOV), 75mm Connector | ||
| 基板寸法 (mm) | 最小 | 50(L) x 40(W) | |
| 最大 | 4600(L) x 400(W), 510(L) x 460(W)(オプション),610(L)×510(W)(オプション) 740(L)x 460(W)(オプション | ||
| PCBの厚さ | 0.38 ~ 4.2 mm | ||
| フィーダー容量(8mmを基準に) | 120えー / 112えー(ドッキングカート) | ||
| 力 | AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz, 3段階) マックス. 4.7 kVA | ||
| 空気消費量 | 0.5 ～0.7MPa(5 ～7kgf/cm2) | ||
| 質量 | 約. 1600 kg | ||
| 外形寸法(mm) | 1,650(L) x 1,680(d) x 1,530(H) | ||
