Máquina de solda por onda GT200SW
Lead-free single wave soldering machine
- Descrição
- Especificação
Descrição
Features of Wave Soldering Machine GT200SW :
1.Design de concha simplificado de estilo aberto, bela aparência, fácil de limpar.
2.Novo design de bico; The oxidation amount of tin slag is very low. O princípio de design do fluxo de estanho líquido é adotado para reduzir a quantidade de oxidação por impacto do estanho, o que reduz bastante a quantidade de oxidação do estanho ao soldar a placa PCB.
3.CLP + tecnologia de controle de tela sensível ao toque para garantir confiabilidade e estabilidade do sistema.
4.Sistema de aquecimento: a temperatura adota controle de circuito fechado PID, o controle de temperatura é estável e confiável.
5.Dispositivo de pulverização de fluxo: sistema de pulverização de rastreamento automático de circuito fechado com motor de passo, a largura e o tempo de pulverização podem ser ajustados automaticamente, e pode ser definido com antecedência e estender o tempo de pulverização conforme necessário; Projeto isolado, extraível e removível, fácil de limpar e manter.
6.Interface homem-máquina: a tela sensível ao toque da marca é usada para garantir a confiabilidade e estabilidade do sistema.
7.Máquina de comutação automática: de acordo com a data, parâmetros de controle de tempo e temperatura definidos pelo usuário.
8.Operação econômica: fluxo de pulverização automático sobre a placa, pico de onda automático, minimizar o uso de fluxo e a quantidade de oxidação de estanho.

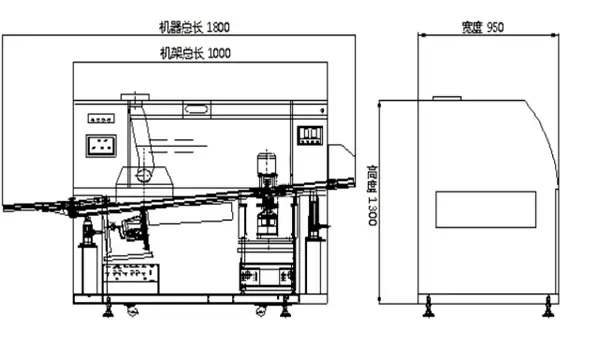

Diagrama de dimensão do equipamento
| Modelo | GT200SW |
| Altura de transporte de PCB | Max.750 ± 50mm |
| Direção de transporte de PCB | E-D |
| Velocidade de transporte de PCB | 0-2.0 M/min |
| PCB working width | 50 ~ 200mm adjustable |
| Comprimento da zona de pré-aquecimento | 350milímetros |
| Número da zona de pré-aquecimento | 1 |
| Temperatura de pré-aquecimento | Temperatura ambiente ~ 250 ℃ |
| Potência para pré-aquecimento | 4kw |
| Anjo Transportador | 3 ~ 7 ° |
| Tipo de solda | Lead-free / ordinary solder |
| Aceno | 1 |
| Capacidade de solda | 90kg |
| Temperatura de solda | Temperatura ambiente ~ 300 ± 1 ℃ |
| Potência para pote de solda | 6kw |
| Tipo de controle de temperatura | PID+SSR |
| Altura da Onda | 0-12milímetros, ajustável |
| Tipo móvel do pulverizador | Motor de passo |
| Poder | 3Fase (5C, 3P) 380V |
| Potência para aquecimento | 11kw |
| Potência para operação | Aprox.. 1.5kw |
| Fornecimento de ar | 4-7 kg/cm2 |
| Peso | Aprox.. 400kg |
| Dimensões L * C * H | 1800 * 1000 * 1450milímetros |
