Magazinlader
Magazinlader 1

Standard-PCB-Magazinlader

Automatischer Aufzug
Magazinentlader

Ideal für Leiterplattenbestücker, die während ihres gesamten Prozesses ein Einheitsmagazin verwenden

Kategorien: ,

Beschreibung

Merkmale

  • Stark, feste und stabile Ausführung
  • Freundlich und sanft’ LED-Membranschalter ( Optionale Touchscreen-Steuerung)
  • Spitze & Bodenklemmen sorgen für eine genaue Magazinposition
  • Gute Designgarantie. Bei der Handhabung bricht keine Leiterplatte
  • Funktion zur automatischen Diagnose von Fehlercodes
  • Verschleißfestes Kabel und lange Lebensdauer
  • Kompatible SMEMA-Schnittstelle

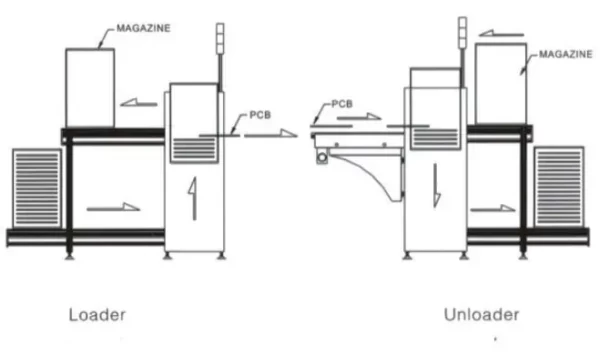

Dieser Lader wird zum Laden von Leiterplatten in Produktionslinien verwendet. Volle Magazine werden auf die obere Plattform geladen und automatisch zum Indexieraufzug transportiert, der über wählbare Steigungseinstellungen von verfügt 10, 20, 30, and 40 mm.

Modell Dimension (Mm) PCB -Größe (Mm) Gewicht (KG)
ML-250-M 1330*765*1250 50*80-330*250 140
ML-250-L 1650*845*1250 50*80-445*250 200
ML-390-LL 1800*909*1250 50*80-530*390 240
ML-460-XL 1800*980*1250 50*80-530*460 300
ML-460-XXL 2065*1230*1250 50*80-610*460 350
Artikel Technische Parameter
Magazinmenge Lader: obere 1, untere 2;
PCB-Ladegeschwindigkeit 6 Sekunden (Oder individuell)
Ladegeschwindigkeit des Magazins um 30 Sekunden (Oder individuell)
Schrittweite 10/20/30/40mm oder angeben
Transporthöhe 90020mm (Oder individuell)
Transportrichtung Von links nach rechts oder von rechts nach links
Hauptstromversorgung Wechselstrom:110 oder 220 V , 300W
Luftquelle 4~6Kgf/cm2
