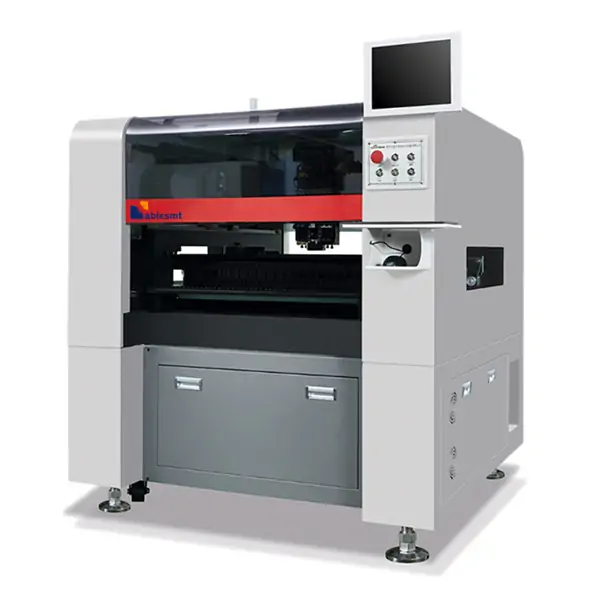

LED基板自動ピックプレイス機 LM-8
最も便利な位置決めブロックを使用する, ベースプレート原点位置決め位置を固定する方法. 測位精度が高い (精度未満 0.05 mm). 取り付け角度範囲は0～360°、精度は0.1°です。.

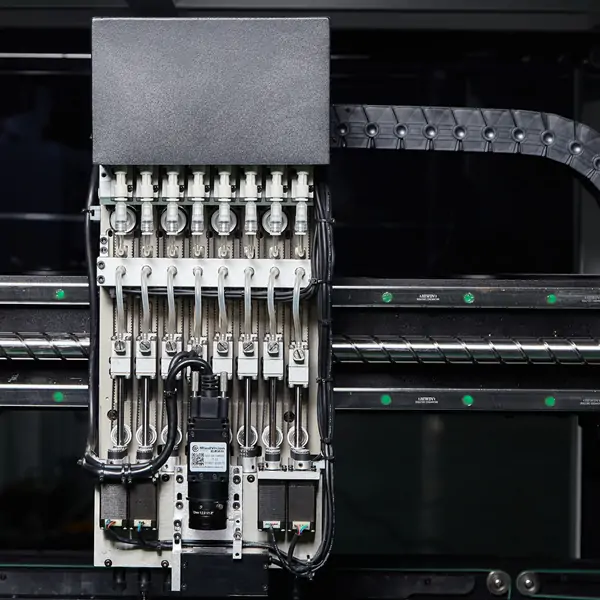

各ピッキング ノズルは独立した回転角度です, さらに追加 8 部品認識用カメラ.
従来の長いLEDチューブライトを配置することに加えて、, 電球ライトを置くこともできます, ダウンライト, スポットライト,シーリングライト,LEDフェンスライト, LED駆動電源, 銅線ストリングライトなど.
- 説明
- 仕様
- ビデオ
説明

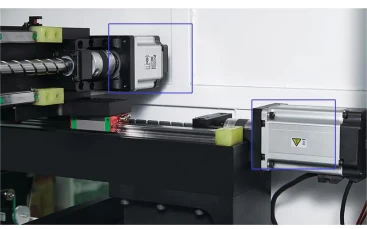

パナソニック サーボモーター
高精度, 速い速度, 安定性, そして強い適応力

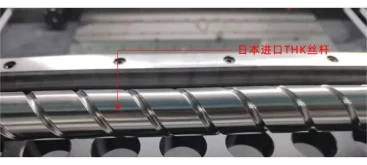

日本 THK 台形ねじ
高い伝達効率, 高い位置決め精度, そして長寿命

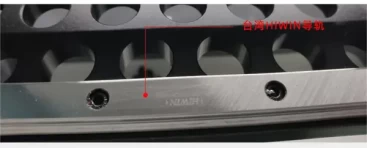

台湾HIWINガイドレール
高精度, 高負荷, 高剛性

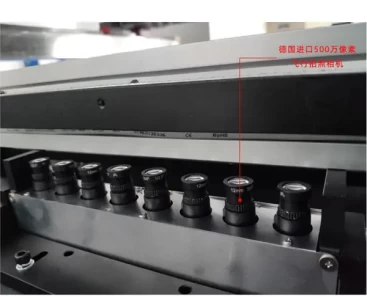

ドイツの航空写真カメラ
速い速度, 正確な位置決め, 高速計算, 素早い調整, そしてラグなし

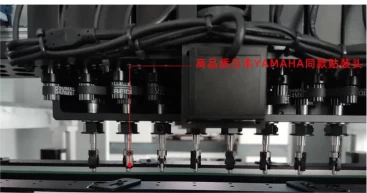

ヤマハ同ヘッド

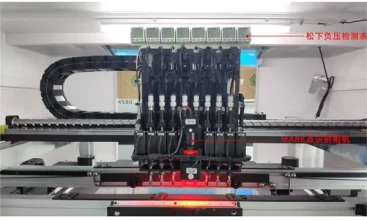

パナソニック 負圧検知テーブル:優れた安定性, 強いコントロール性, 高精度センシングを実現
基準マーク 正確な自動位置決めと量精度の向上
| アイテム | 全自動多機能ピックプレース機 LM-8 |
| 最大基板サイズ | 600×390mm， 1200mm（オプション） |
| 最大可動範囲 | X軸 650mm,Y軸 450mm |
| 実装ヘッド | 8 ヘッズ |
| Z軸 最大可動範囲 | 12mm |
| 最大配置速度 | 50000CPH (最適) |
| 動作精度 | ±0.05mm |
| 位置決め方法 | MARKポイントカメラ+8セット SONYビジュアルカメラポジション |
| コンポーネントの種類 | 0402 LEDチップと 3528,5050, 生年月日,SOP,SOTチップの配置, パワードライバー,制御基板等の配置と あらゆる種類のハイパワーチップマウントと互換性があります. |
| 生産の種類 | LEDチューブライト,ソフトLEDストリップライト,電源ドライバー,フェンスライト,表示モジュール,スイッチ 表示画面等マルチLED応用製品 |
| プログラミング方法 | 自動ビジュアルカメラ位置プログラミング |
| ベルト式フィーダー | 8mm,12mm,16mm,および24mmフィーダー |
| フィーダの数 | 28 標準 8mm フィーダーの個数 |
| オペレーティング·システム | WINDOWS7 |
| 電源 | 220v,50Hz,2.0KW |
| 皮相電力 | 2.2 kVA |
| 使用空気圧 | 0.5±0.05MPa |
| 機械の寸法 (幅×奥行き×高さ) ※6 | 1330MM(L)*1400MM(W)*1450MM(h) |
| 質量 (約) | 1,500kg |
