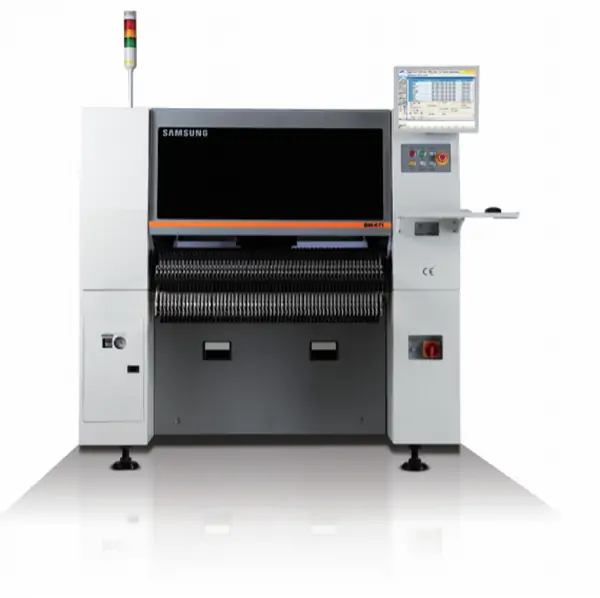

한화 플렉서블 고속 칩슈터 SM471
- 75,000 CPH(최적)
- 2 갠트리 x 10 스핀들/헤드
- 해당 부품 : 0402 ~14mm(높이 12mm)
- 적용 가능한 PCB : 맥스. 510(엘) 엑스 460(여)(기준) , 맥스. 610(엘) 엑스 460(여)(옵션)
- 전동식 고속, 고정밀 피더. SM 공압 구동 피더와 혼합 사용 가능
- 스마트 피더- 세계 최초 Auto Splicing 및 Auto Loading 기능을 갖춘 피더
- 설명
- 사양
설명
2개의 갠트리를 적용한 고성능 칩슈터로서 10 헤드당 스핀들 및 새로운 비행 비전, SM471은 75,000 CPH, 동급 칩슈터 중 세계 최고 수준.
게다가, 그것은 적용 가능하다 0402 기본적으로 가장 큰 14mm IC에 칩, 전동식 고속, 고정밀 피더 적용으로 실제 생산성 및 실장 품질 향상.
게다가, SM 공압식 피더와 혼합 사용 가능하도록 설계되어 고객의 작업 편의성을 극대화하였습니다..
| 모델 | SM471 | ||
| 조정 | 플라잉 비전 | ||
| 스핀들 수 | 10 스핀들 x 2 받침대 | ||
| 배치 속도 | 75,000 CPH(최적) | ||
| 배치 정확도 | 칩 | ±50μm@μ+3s | |
| (표준 칩 기반) | |||
| 구성 요소 범위 | 칩 0402 ~ 14mm(높이 12mm) IC, 커넥터(리드 피치 0.4mm),BGA, CSP(볼 피치 0.4mm) | ||
| 최저한의 | 50(엘) 엑스 40(여) | ||
| 보드 크기 (mm) | 최고 | 단일 레인 | 510(엘) 엑스 460(여), 610(엘) 엑스 460(여)(옵션) |
| 듀얼 레인 | 460(엘) 엑스 250(여), 610(엘) 엑스 250(여)(옵션) | ||
| PCB 두께 | 0.38 ~ 4.2 mm | ||
| 피더 용량(8mm 기준) | 120에아 / 112에아(도킹 카트) | ||
| 힘 | AC200 / 208 / 220 / 240 / 380 / 415다섯 (50/60헤르츠, 3단계) 맥스. 5.0kVA | ||
| 공기 소비량 | 0.5 ~0.7MPa(5 ~7kgf/cm2) | ||
| 대량의 | 대략. 1,820킬로그램 | ||
| 외형 치수(mm) | 1,650(엘) 엑스 1,690(디) 엑스 1,485(시간) | ||
